衬氟旋塞阀概述
型号:X43F46-10C/P
原理：
富林克衬氟旋塞阀是用带通孔的塞体作启闭件，塞体随阀杆转动，以实现启闭动作的阀门。结构合理，内腔空间小，几乎无介质滞留，特殊的模压工艺，使密封面致密度更好，使阀门达到零泄漏，旋塞阀启闭迅速、流体阻力小,本产品采用阀内腔，塞体等内部构件均为衬里部件，使产品在几乎所有强酸，强碱，盐，强氧化剂和有机溶剂等介质中均能适用
特点：
壳体采用熔模精密铸造，强度高、外观光洁
与液体接触部分全部为氟塑料，长期使用于任意浓度的腐蚀性管路;
自润滑、转动灵活使用寿命长
结构合理，内腔空间小，几乎无介质滞留
启闭迅速、流体阻力小,有优秀的耐磨性能
应用领域:
衬氟旋塞阀是为各种强腐蚀性介质管路的自动启闭控制而设计的，广泛适用于石油、化工、染化、农药、强酸，强碱，盐，强氧化剂和有机溶剂等行业，是目前防腐阀门设备最理想的选择之一。
|
技术规范 |
|
|
设计标准 |
GB12240 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JB/T79-94 |
|
驱动方式 |
GB9113.1-26 |
|
检验试验 |
BG/T13927 |
|
驱动方式 |
手动、蜗轮、电动、气动 |
|
零件名称 |
材料 |
|
阀体 |
铸铁、铸钢、不锈钢、内衬 F 46 、 F 3 |
|
塞子 |
铸铁、铸钢、不锈钢、内衬 F 46 、 F 3 |
|
阀盖 |
铸铁、铸钢、不锈钢 |
|
填料 |
F 4 |
|
检验与试验 |
G8/T13927,J8/T9092 |
API598 |
||
|
公称、压力（MPa) |
1.0 |
1.6 |
150Lb |
|
|
实验压力 (MPa) |
壳体试压 |
1.5 |
1.5 |
1.5 |
|
高压密封 |
1.1 |
1.1 |
1.1 |
|
|
低压密封 |
0.6 |
0.6 |
0.6 |
|
|
适用温度（℃） |
PFA:-30～200 FEP-30～150 |
|||
|
适用介质 |
盐酸、硝酸、氢氟酸、液氯、硫酸 王水等强腐蚀性介质 |
|||

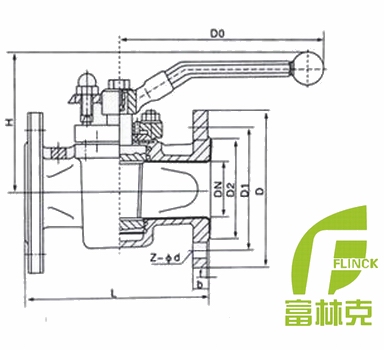

衬氟旋塞阀结构图
|
公称通径 DN |
PN1.0(MPa) 主要外形尺寸和连接尺寸（ mm ） |
重量 |
||||||||
|
L |
D |
D1 |
D2 |
f |
b |
n-φd |
Do |
H |
Kg |
|
|
20 |
150 |
105 |
75 |
50 |
3 |
14 |
4-φ14 |
160 |
95 |
7 |
|
25 |
160 |
115 |
85 |
65 |
3 |
14 |
4-φ14 |
160 |
98 |
8 |
|
32 |
170 |
135 |
100 |
70 |
3 |
16 |
4-φ18 |
220 |
113 |
10 |
|
40 |
180 |
145 |
110 |
80 |
3 |
18 |
4-φ18 |
250 |
135 |
15 |
|
50 |
210 |
160 |
125 |
100 |
3 |
20 |
8-φ18 |
250 |
140 |
18 |
|
65 |
220 |
180 |
145 |
120 |
3.5 |
20 |
8-φ18 |
300 |
145 |
25 |
|
80 |
250 |
195 |
160 |
135 |
3.5 |
22 |
8-φ18 |
330 |
205 |
35 |
|
100 |
275 |
215 |
180 |
155 |
4 |
24 |
8-φ18 |
350 |
240 |
46 |
|
125 |
310 |
245 |
210 |
185 |
4 |
26 |
8-φ18 |
400 |
260 |
65 |
|
150 |
350 |
280 |
240 |
210 |
4 |
28 |
8-φ23 |
600 |
290 |
90 |
|
200 |
400 |
335 |
295 |
265 |
4.5 |
32 |
8-φ23 |
800 |
330 |
160 |
|
250 |
460 |
390 |
350 |
320 |
4.5 |
36 |
12-φ23 |
900 |
380 |
230 |
