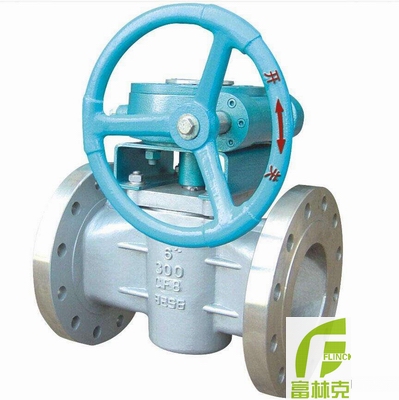

DIN德标旋塞阀

德标卡套式软密封旋塞阀适用于公称压力PN1.6-16MPa，工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质

型号：X43F/X63F
类别：二通旋塞阀
价格：0
产地：上海

质量可靠、性能优越
价格合理、售后保证
交货快捷、全国配送

提供全套解决方案
销售：021-51691821，13817459227
传真：021-51691821
厂址：上海市徐汇区龙漕路漕宝路路口

详细介绍

分享到：

德标旋塞阀概述
型号:
法兰连接-手动X43F、蜗轮传动X343F、气动X643F、电动X943F
对焊,承插焊连接-手动X63F、蜗轮传动X363F、气动X663F、电动X963F
用途--
德标卡套式软密封旋塞阀适用于公称压力PN1.6-16MPa，工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质

设计优点--
1、产品结构合理、密封可靠、性能优良、造型美观;
2、密封通过卡套四周的密封面来实现的,独特的360°金属唇边保护固定卡套;
3、阀门没有空腔给介质积聚。
4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。
5、双向流动，安装使用更方便。
6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要

**德标旋塞阀标准**
结构形式	BC
驱动方式	手柄，蜗轮蜗杆传动，气动，电动
设计标准	API599，API6D
结构长度	DIN 3202F1
连接法兰	DIN 2543-2549
试验和检验	DIN3230

**德标旋塞阀性能**
公称压力（MPa）	壳体试验压力(MPa)	密封试验压力(MPa)	适用温度(℃)	使用介质
1.6	2.4	1.76	≤180℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04
10.0	15.0	11.0
16.0	24.0	17.6

**德标旋塞阀材料表**
序号	名称	材质
1	阀体	GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
2	卡套	PTFE
3	塞子	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
4	垫片	柔性石墨+不锈钢
5	调整垫	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
6	阀盖	GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
7	调整螺栓	ASTM A193-B7,A320-B8,A193-B8M
8	六角螺母	ASTM A194-2H,A194-8,A194-8M
9	螺栓	ASTM A193-B7,A320-B8,A913-B8M
10	支架	Q235、WCB

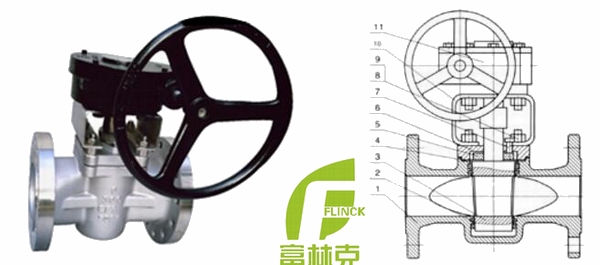

德标旋塞阀结构图

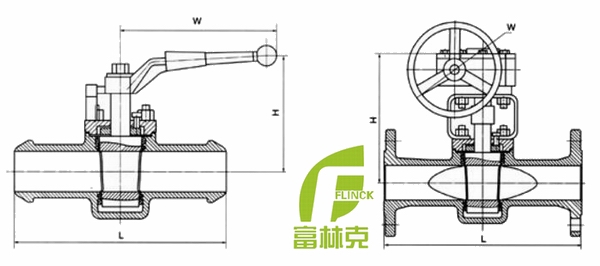

德标旋塞阀尺寸(4"及以上为蜗轮操作)

型号	X43F/X63F-16
压力等级	PN16
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	150	155	160	180	190	200	220	230	380	460	520	580	620	680	740
W	300	300	300	350	400	500	500	550	300	300	320	320	350	380	380
重量（kg）	9	10	11	13	14	19	23	27	43	62	75	155	222	390	580

型号	X43F/X63F-25
压力等级	PN25
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	150	155	160	180	190	200	220	230	380	460	520	580	620	680	740
W	300	300	300	350	400	500	500	550	300	300	320	320	350	380	380
重量（kg）	10	11	13	15	17	22	31	55	77	88	190	190	235	399	630

型号	X43F/X63F-40
压力等级	PN40
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	12	14	18	21	24	29	33	39	75	103	146	251	337	521	720

型号	X43F/X63F-64
压力等级	PN64
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	14	17	22	25	29	34	43	50	94	123	170	291	430	625	875
