内螺纹柱塞阀当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。
内螺纹柱塞阀当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。

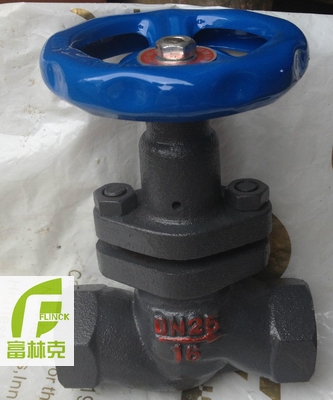

内螺纹柱塞阀描述
型号:U11SM软密封、U11H/Y硬密封
原理--
富林克内螺纹柱塞阀当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。
结构原理--
内螺纹柱塞阀的柱塞尤如瓶塞一般地插入两密封环中形成圆柱形接触密封,其密封面积之大是传统截止阀无法可比的,上密封环防止外泄漏,下密封环起内密封作用,若久用之后出现渗漏时,可通过调节阀盖上固定螺栓的压力先将阀口处于关闭状态使密封环端面上的密封比压增加,导致经向压力增加,使之泄漏的密封环重新恢复密封。

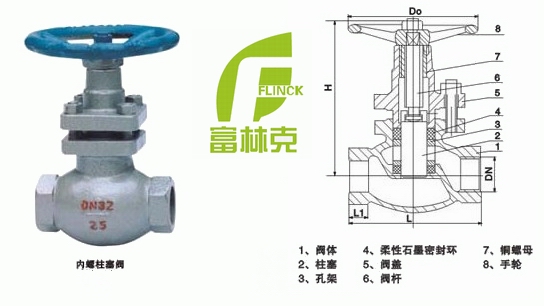

内螺纹柱塞阀结构图
公称通径 DN(mm) |
U11SM 、 UJl1H-1.6 25.40 C . P . R 主要结构尺寸及外形尺寸 |
|||||||
阀体长度 L |
接头长度 L1 |
接头长度 S |
手轮直径 Do |
管螺纹 G ( 寸 ) |
关闭高度 H≈ |
开启高度 H1≈ |
重量 (kg) |
|
15 |
90 |
14 |
32 |
80 |
1/2 |
133 |
157 |
2.1 |
20 |
100 |
16 |
36 |
100 |
3/4 |
141 |
169 |
2.8 |
25 |
120 |
18 |
46 |
120 |
1 |
165 |
199 |
3.8 |
32 |
140 |
20 |
55 |
140 |
11/4 |
179 |
225 |
5.8 |
40 |
170 |
22 |
65 |
160 |
11/2 |
198 |
246 |
8.3 |
50 |
200 |
24 |
80 |
200 |
2 |
226 |
282 |
13.2 |
