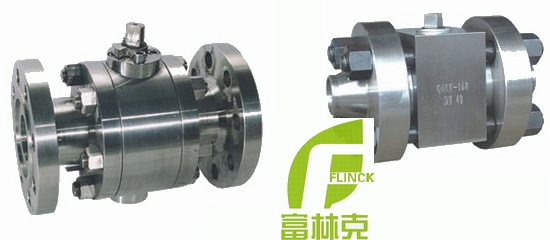

高压锻钢球阀概述
型号：Q41N/Q61N-64-320C/P/R/I
富林克高压锻钢球阀有法兰，内螺纹和焊接式，主要用于石油，天然气的长距离管线输送和城市煤气管道系统。由于长输管线用阀的独有特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，长期使用的可靠性等，通常情况下，双阀座密封的球阀具有双向流向。
主要特点如下：
1、双截断和排放。2、安全解压。3、可靠密封。4、防火设计。5、清扫管道。6、紧急密封。7、特殊阀门。8、阀盖组合密封。9、排污。10、接长阀杆。11、防静电设计。12、承受管道应力安全。
产品用途
高压锻钢球阀适用于Class 150～1500Lb，PN64-PN320,工作温度<150℃的长输管线和一般工业管线，其安全、耐恶劣环境性等的设计均已进行特殊考虑，适用于水、油品、蒸汽等介质。
1、阀门中腔停滞的压力异常超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。
2、当万一发生火灾或由于异常升温使阀座密封圈烧损或软化时，在弹簧和介质压力作用下，使支撑圈球面部位和球体形成金属对金属接触，达到暂时密封作用，阻止了火灾进一步扩大，符合API 6FA的规定。
3、填料压盖部位密封采用PTFR填料和0形密封圈双重密封圈，特别适用于气体介质，填料装在填料盘内，可随时采用摩擦系统低的新型SF型自润滑滑动轴衬，减低操作力矩。
|
设计与制造 |
GB12237 、 API 6D |
|
结构长度 |
GB12221 、 ANSI B16.10 |
|
法兰连接 |
JB/T79 、 GB9112-9131 ANSI B 16.25 |
|
压力温度等级 |
ANSI B16.34 E101 |
|
试验与检验 |
API598 E101 |
|
零件名称 |
材质 |
|
|
阀体 |
A105 |
A304 |
|
密封圈 |
APTFE & PEEK |
|
|
球体 |
F6 |
F304 |
|
阀杆 |
410 |
304 |
|
O 型圈 |
VITON |
|
|
垫片 |
PTFE |
|
|
螺栓 |
B7 |
B8 |
|
螺母 |
2H |
8 |
|
薄型螺母 |
8 |
|

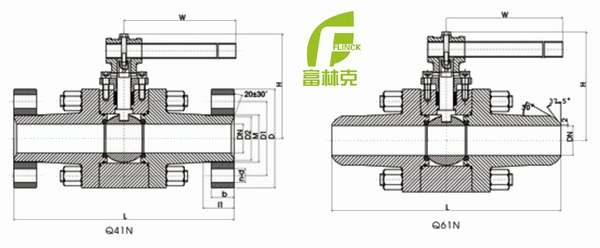

高压锻钢球阀结构图
PN16MPa 连接尺寸
|
产品型号 Type |
公称通径 DN |
PN16.0/32.0MPa |
wt(kg) |
||
|
L |
H |
W |
|||
|
Q 4 1F- 160 Q61 F - 160 |
10 |
150 |
58 |
220 |
4 |
|
15 |
170 |
62 |
220 |
4 |
|
|
20 |
191 |
75 |
250 |
6.5 |
|
|
25 |
205 |
80 |
250 |
8 |
|
|
32 |
230 |
96 |
300 |
16 |
|
|
40 |
260 |
111 |
400 |
22.5 |
|
|
50 |
330 |
128 |
400 |
35 |
|
|
65 |
360 |
180 |
500 |
44 |
|
|
80 |
380 |
200 |
600 |
78 |
|
|
100 |
430 |
245 |
800 |
120 |
|
PN32MPa 连接尺寸
|
产品型号 Type |
公称通径 DN |
PN16.0/32.0MPa |
wt(kg) |
||
|
L |
H |
W |
|||
|
Q61F-320 Q 41F -320 |
10 |
150 |
211 |
255 |
12 |
|
15 |
170 |
293 |
348 |
18 |
|
|
20 |
191 |
297 |
348 |
20 |
|
|
25 |
205 |
303 |
348 |
22 |
|
|
32 |
230 |
456 |
520 |
40 |
|
|
40 |
260 |
463 |
520 |
49 |
|
|
50 |
330 |
478 |
520 |
61 |
|
|
65 |
360 |
180 |
500 |
- |
|
|
80 |
380 |
200 |
600 |
- |
|
|
100 |
430 |
245 |
800 |
- |
|
高压锻钢球阀
