对夹超薄型止回阀采用短型结构尺寸和单阀瓣设计，具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。主要适用于给水系统、石油、化工、冶金等工业部门,对有安装空间限制的场所最为适用
对夹超薄型止回阀采用短型结构尺寸和单阀瓣设计，具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。主要适用于给水系统、石油、化工、冶金等工业部门,对有安装空间限制的场所最为适用

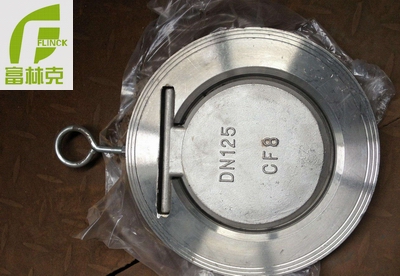

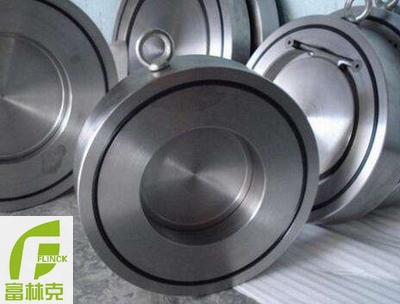

对夹超薄型止回阀描述
型号: H74H/W
结构：旋启式（水平或立式安装）
材料: 不锈钢/铸钢
用途--
富林克对夹超薄型止回阀采用短型结构尺寸和单阀瓣设计，具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。主要适用于给水系统、石油、化工、冶金等工业部门,对有安装空间限制的场所最为适用。
工作原理--
对夹超薄型止回阀的启闭件为一个圆盘，阀瓣处附有O型密封圈，密封性能好，且有弹簧辅助关闭，动作灵敏，用于防止介质倒流。
设计特点--
结构长度短,体积小,重量轻;
流道通畅、流体阻力小;
动作灵敏、密封性能好;
阀瓣关闭快,行程短、关阀冲击力小;
水平管道或垂直管道均可使用；
整体结构、简单紧凑、造型美观;
阀瓣在很小的压差下就能完全打开;
|
工作压力 |
1.6MPa 、 2.5MPa 、 150Lb 、 300Lb |
|
工作温度 |
t≤400℃ |
|
适用介质 |
油、水、酸碱等液体 |
|
NO |
部件名称 |
材质 |
|
1 |
阀体 |
WCB 、 304 、 316 、 316L |
|
2 |
O 型密封圈 |
丁腈橡胶、氟橡胶 |
|
3 |
阀板 |
304 、 316 、 316L |
|
4 |
"O" 型密封圈 |
丁腈橡胶、氟橡胶 |
|
5 |
吊钩 |
304 |
|
6 |
小压盖 |
304 、 316 、 316L |
|
7 |
弹簧轴 |
304 、 316 、 316L |
|
8 |
开槽半沉头螺钉 |
304 、 316 、 316L |
|
9 |
大压盖 |
304 、 316 、 316L |
|
10 |
开槽半沉头螺钉 |
304 、 316 、 316L |
|
11 |
弹簧 |
304 、 316 、 316L |
|

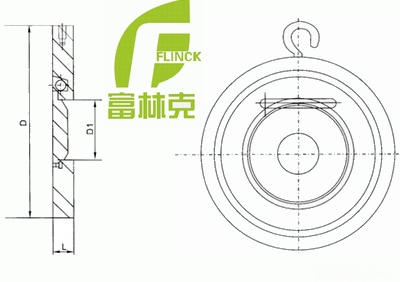

公称通径
|
d 板直径 |
结构长度（ L ） |
外径（ D ） |
||||
|
I 型 |
II 型 |
PN1.0 |
PN1.6 |
PN2.5 |
PN4.0 |
||
|
50 |
25 |
15 |
22 |
109 |
109 |
109 |
109 |
|
65 |
38 |
15 |
22 |
129 |
129 |
129 |
129 |
|
80 |
46 |
15 |
22 |
144 |
144 |
144 |
144 |
|
100 |
72 |
15 |
24 |
164 |
164 |
170 |
170 |
|
125 |
95 |
16 |
26 |
194 |
194 |
186 |
186 |
|
150 |
114 |
19 |
29 |
221 |
221 |
226 |
226 |
|
200 |
140 |
29 |
43 |
275 |
275 |
286 |
293 |
|
250 |
188 |
29 |
43 |
330 |
331 |
343 |
355 |
|
300 |
216 |
38 |
50 |
380 |
386 |
403 |
420 |
|
350 |
263 |
41 |
52 |
440 |
446 |
460 |
477 |
|
400 |
305 |
51 |
62 |
491 |
498 |
517 |
549 |
|
450 |
356 |
51 |
62 |
541 |
558 |
567 |
574 |
|
500 |
406 |
65 |
80 |
596 |
620 |
627 |
631 |
|
600 |
482 |
70 |
90 |
698 |
737 |
734 |
750 |
