消气过滤器是流量计的附属设备之一，它将介质的过滤和消气功能合为一体，不仅可以滤掉流体中的固体杂质，又能减少或消除流体中的气体，提高系统计量精度、延长计量设备的使用寿命。安装方便，使用简单，广泛应用于液体介质的精确计量系统
消气过滤器是流量计的附属设备之一，它将介质的过滤和消气功能合为一体，不仅可以滤掉流体中的固体杂质，又能减少或消除流体中的气体，提高系统计量精度、延长计量设备的使用寿命。安装方便，使用简单，广泛应用于液体介质的精确计量系统
消气过滤器描述
型号: SXQ-I/ SXQ-II
结构：筒形，导阀式
材料: 铸钢，不锈钢
富林克消气过滤器是流量计的附属设备之一，它将介质的过滤和消气功能合为一体，不仅可以滤掉流体中的固体杂质，又能减少或消除流体中的气体，提高系统计量精度、延长计量设备的使用寿命。安装方便，使用简单，广泛应用于液体介质的精确计量系统。
工作原理-
液体流经消气过滤器时，液体中的杂质由过滤网过滤。干净的液体进入消气过滤器内腔后，液体中所含气体上升到消气器壳体上部，形成气体空间，随着气体量的增加，气体空间不断扩大，液面不断下降，浮球在自重的作用下，随着液面下降，带动连杆机构，打开阀门，使气体推动膜片，快速开启阀门排气。随着气体的排出，液面会迅速上升，浮球也随之上升，并带动连杆机构，关闭阀门，使液体不能外溢，当气体又聚积到一定程度，排气阀又重新打开排气，如此循环工作。这样经过滤和消气后，从消气过滤出口流出的便是洁净且不含气体的液体。
用途--
消气过滤器是流量计的附属的设备之一，它具有分离管道流动介质中的气体，过滤介质中杂质，从而保证流量计计量精度和延长流量计的使用寿命,同时消气过滤器也可用于废水、循环水的过滤，也可用于乳化液再生、废油、液态原料等过滤处理。比如：电厂、污水处理厂、冶金、钢铁、农业、等行业的水过滤都可运用到。
消气过滤器主要技术参数-
壳体材质：碳钢、不锈钢。
过滤芯件：不锈钢304/316/316L。
过滤精度：10~500目。
密封圈：PTFE，金属缠绕，石墨，硅橡胶，三元乙丙，氟橡胶
工作温度：-40~+350℃。
连接形式：法兰连接、焊接、螺纹连接。
法兰标准：GB、HG、ANSL、JIS等。

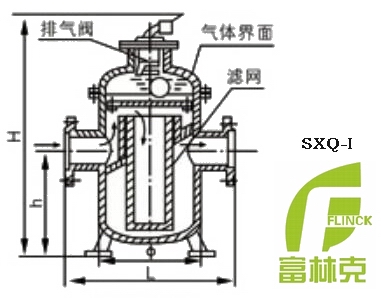

SXQ-I消气过滤器结构及尺寸
|
型号 |
通径 |
L(mm) |
H(mm) |
h(mm) |
￠ (mm) |
|
SXQ-I |
DN40 |
300 |
430 |
170 |
133 |
|
DN50 |
320 |
440 |
170 |
133 |
|
|
DN80 |
400 |
580 |
180 |
219 |
|
|
DN100 |
500 |
630 |
300 |
273 |
|
|
DN150 |
520 |
680 |
320 |
273 |

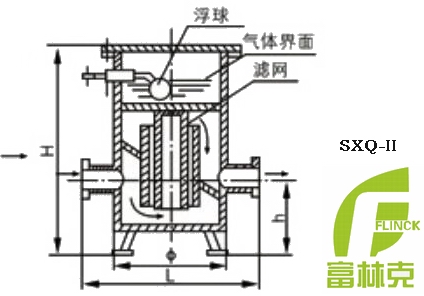

SXQ-II消气过滤器结构及尺寸
|
型号 |
通径 |
L(mm) |
H(mm) |
h(mm) |
￠ (mm) |
|
SXQ-I I |
DN100 |
540 |
300 |
855 |
325 |
|
DN150 |
680 |
380 |
1090 |
426 |
|
|
DN200 |
820 |
550 |
1235 |
510 |
|
|
DN250 |
940 |
600 |
1455 |
620 |
|
|
DN300 |
1060 |
720 |
1810 |
720 |
消气过滤器
