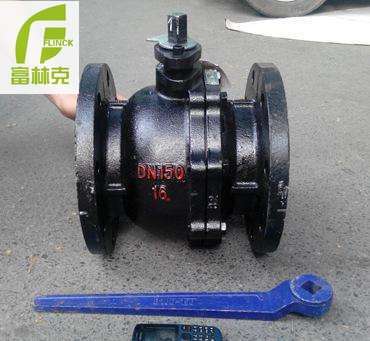

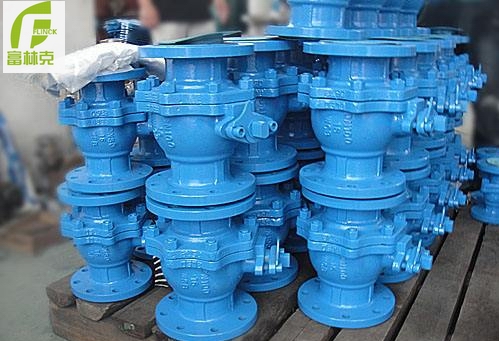

铸铁球阀描述
型号:Q41F-16Q
尺寸:DN40-DN200
压力:PN10
温度:-5℃～120℃
材质：灰铸铁，球墨铸铁
用途-
富林克铸铁球阀一般适用于常温常压,介质为水、普通气体及无腐蚀性的液体等工况,广泛应用于楼宇系统,水处理系统,消防管道,市政,矿山设备,水厂,工程建筑等领域。
特点-
密封性好;
操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制
启闭扭矩低，流体阻力小，全通径的球阀基本没有流阻。
由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中
在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起球阀密封面的侵蚀。
|
型号 |
公称压力 (MPa) |
试验压力 |
工作温度 ( ℃ ) |
适用介质 |
|
|
强度 ( 水 )(MPa) |
密封 ( 水 )(MPa) |
||||
|
Q41F-16 |
1.6 |
2.4 |
1.8 |
≤150 |
蒸汽、水 |
|
零件名称 |
材料 |
|
阀体、阀盖 |
灰铸铁，球墨铸铁 |
|
球体 |
灰铸铁镀铬 |
|
密封圈 |
聚四氟乙稀 |
铸铁球阀结构图
|
型号 |
公称通径 (mm) |
尺寸 (mm) |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-фd |
H1 |
D0 |
||
|
Q41F-10 Q41F-16 |
40 |
165 |
145 |
110 |
85 |
16-2 |
4-18 |
97 |
240 |
|
50 |
205 |
160 |
125 |
100 |
16-2 |
4-18 |
103 |
240 |
|
|
65 |
222 |
180 |
145 |
120 |
18-3 |
4-18 |
150 |
350 |
|
|
80 |
241 |
195 |
160 |
135 |
20-3 |
8-18 |
175 |
400 |
|
|
100 |
305 |
215 |
180 |
155 |
20-3 |
8-18 |
187 |
500 |
|
|
125 |
356 |
245 |
210 |
185 |
26-3 |
8-18 |
236 |
600 |
|
|
150 |
394 |
280 |
240 |
210 |
28-3 |
8-23 |
256 |
600 |
|
