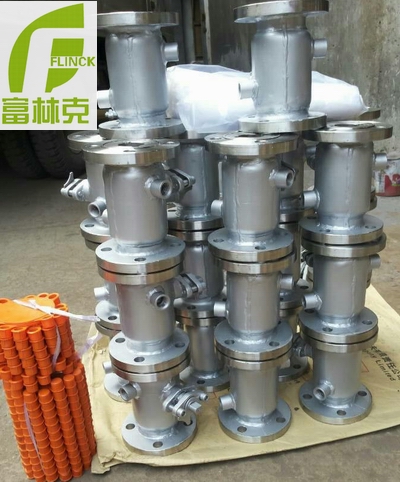

一体式保温球阀夹套采用碳素钢管焊接比铸造的更加耐压牢固,夹套上有两小孔以便蒸汽或导流油等保温介质的循环,确保介质在正常温度下流通,不被凝固结晶。该产品具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失
一体式保温球阀夹套采用碳素钢管焊接比铸造的更加耐压牢固,夹套上有两小孔以便蒸汽或导流油等保温介质的循环,确保介质在正常温度下流通,不被凝固结晶。该产品具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失

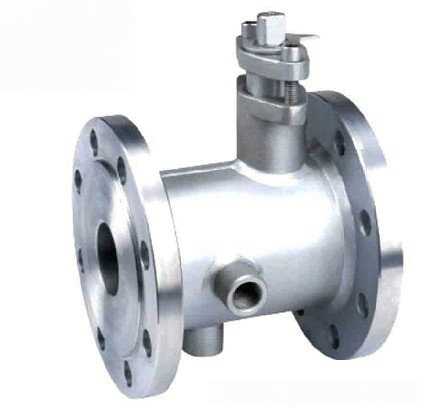

一体式保温球阀描述
型号:BQ41F,BQ41PPL,BQ41Y
尺寸:DN20-DN200
压力:PN10-PN40
温度:-30~+120℃~+250℃~+500℃
材质:碳钢,不锈钢304/316
驱动方式:手动/气动/电动

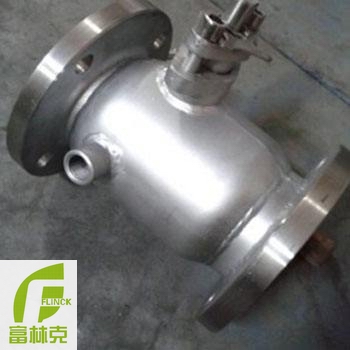

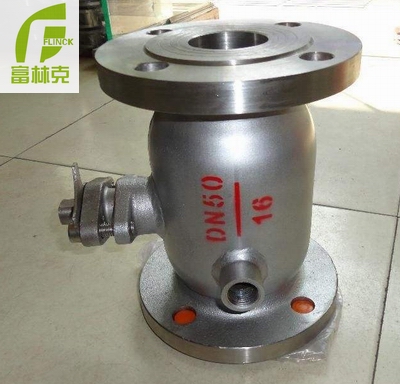

富林克一体式保温球阀夹套采用碳素钢管焊接比铸造的更加耐压牢固,夹套上有两小孔以便蒸汽或导流油等保温介质的循环,确保介质在正常温度下流通,不被凝固结晶。该产品具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。
特点--
1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。
5、楔形密封结构。依靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
6、密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。
用途--
保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。
设计标准 |
ASME B 16.34 GB/T 12224 |
结构长度 |
ASME B 16.10 GB/T 12221 |
连接法兰 |
ASME B 16.5 JB/T 79 |
驱动方式 |
手动、电动、气动 |
试验和检验 |
JB/T9092 API 598 |
适用介质 |
重油、胶类等易凝固介质 |
序号 |
零件名称 |
材 质 |
|
GB |
ASTM |
||
1 |
夹套 |
25 |
A105 |
2 |
阀座 |
WCB |
A216-WCB |
3 |
阀体 |
25 |
A105 |
4 |
密封圈 |
PTFE 、对位聚苯 |
|
5 |
球体 |
|
|
6 |
阀杆 |
1Cr13 |
A247-410 |
7 |
填料 |
柔性石墨 |
|
8 |
填料压盖 |
WCB |
A216-WCB |

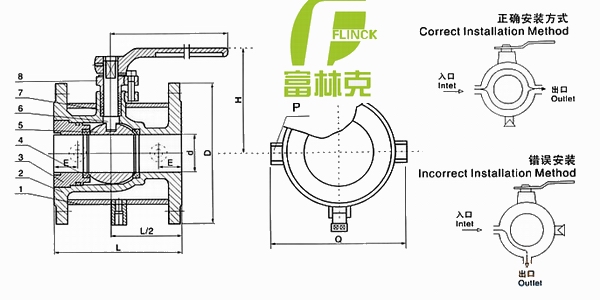

一体式保温球阀结构图
(全通径)一体式保温球阀尺寸
公称通径 (DN) |
b |
L |
D |
E |
Q |
H |
W |
管螺纹 Pipe thread |
||
(mm) |
(in) |
(mm) |
(in) |
P |
||||||
20 |
3/4″ |
19 |
117 |
40 |
11/2″ |
58.5 |
147 |
101 |
170 |
G3/4″ |
25 |
1″ |
25 |
127 |
50 |
2″ |
62.5 |
156 |
106 |
170 |
G3/4″ |
40 |
11/2″ |
38 |
165 |
65 |
21/2″ |
63.5 |
181 |
125 |
250 |
G3/4″ |
50 |
2″ |
51 |
178 |
80 |
3″ |
68 |
218 |
135 |
250 |
G3/4″ |
80 |
3″ |
76 |
229 |
150 |
6″ |
82 |
275 |
193 |
350 |
G3/4″ |
100 |
4″ |
102 |
254 |
200 |
8″ |
83 |
300 |
265 |
420 |
G3/4″ |
150 |
6″ |
152 |
292 |
250 |
10″ |
95 |
403 |
355 |
1000 |
G3/4″ |
200 |
8″ |
203 |
330 |
300 |
12″ |
100 |
492 |
410 |
1300 |
G3/4″ |
(缩径)一体式保温球阀尺寸
公称通径DN |
L |
D |
D1 |
D2 |
B |
F |
Z-Φd |
2-G |
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
3/8 |
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
3/8 |
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
3/8 |
32 |
165 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
1/2 |
40 |
180 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
1/2 |
50 |
200 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
1/2 |
65 |
220 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
1/2 |
80 |
250 |
195 |
160 |
135 |
20 |
3 |
4-Φ18 |
1/2 |
100 |
280 |
215 |
180 |
155 |
20 |
3 |
4-Φ18 |
1/2 |
125 |
320 |
280 |
240 |
210 |
22 |
3 |
4-Φ23 |
1/2 |
150 |
360 |
335 |
295 |
265 |
26 |
3 |
4-Φ23 |
1/2 |
