GU真空球阀为直通式球阀，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装
GU真空球阀为直通式球阀，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装

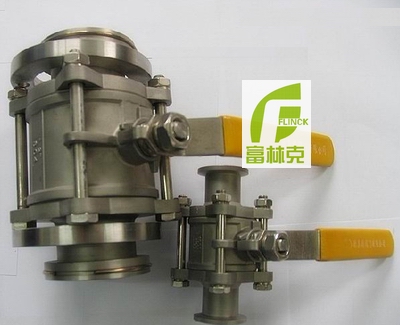

真空球阀描述
型号:GU
尺寸:DN10-DN100
压力:2×10 5 ~1.3×10 -6
温度:-30～+120℃～+250℃
材质：碳钢，不锈钢304/316

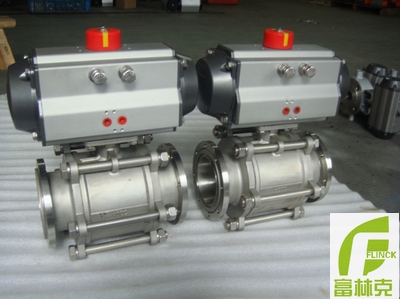

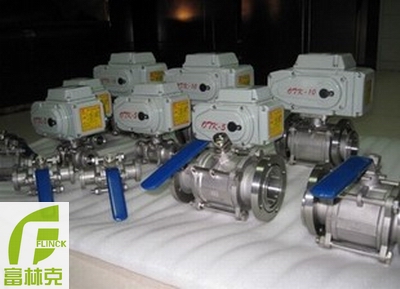

驱动方式：手动/气动/电动
富林克GU真空球阀为直通式球阀，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。
特点-
开关扭矩小，工作稳定、可靠；
密封结构设计独特，漏率可达到≤1.3x10-5
改变了球阀不能满足高真空、超高真空的现状；
结构紧凑，重量轻，外形简洁、美观；
既能适用高真空，又能适用一定的正压力下使用；
用途-
真空负压球阀是适用于真空系统中接通或切断管路的介质流,适用的工作介质为带酸、碱性的气体或液体。
真空球阀 性能
|
适用范围（ Pa） |
快卸法兰 （ KF ） 2×10 5 ~1.3×10 -6 |
|
活套法兰 6×10 5 ~1.3×10 -6 |
|
|
阀门漏率（Pa.L/S) |
1.3×10 -6 |
|
介质温度（℃） |
标准出厂： -30~+150 |
|
特殊指定： -30~+240 |
|
|
安装位置 |
任意 |
|
法兰标准 |
GB4982 ； GB/T6070 |

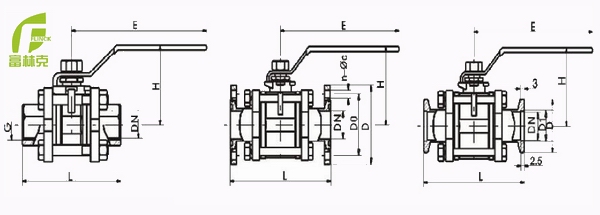

真空球阀 结构图
真空球阀 尺寸
|
型号 |
DN |
G |
H |
E |
L |
|
GU-10(G) |
10 |
3/8" |
52 |
105 |
68 |
|
GU-16(G) |
16 |
1/2" |
64 |
1 3 0 |
72 |
|
GU-20(G) |
20 |
3/4" |
67 |
130 |
82 |
|
GU-25(G) |
25 |
1" |
83 |
165 |
90 |
|
GU-32(G) |
32 |
1-1/4" |
89 |
165 |
112 |
|
GU-40(G) |
40 |
1- 1 /2" |
100 |
190 |
120 |
|
GU-50(G) |
50 |
2" |
125 |
190 |
145 |
|
GU-63(G) |
63 |
2-1/2" |
150 |
250 |
185 |
|
GU-80(G) |
80 |
3" |
161 |
250 |
210 |
|
GU-100(G) |
100 |
4" |
180 |
280 |
268 |
|
型号 |
DN |
D |
Do |
H |
E |
L |
n-φc |
|
GU-10(F) |
10 |
55 |
40 |
52 |
105 |
84 |
4-φ6.6 |
|
GU-16(F) |
16 |
60 |
45 |
64 |
130 |
84 |
4-φ6.6 |
|
GU-25(F) |
25 |
70 |
55 |
83 |
165 |
114 |
4-φ6.6 |
|
GU-32(F) |
32 |
90 |
70 |
89 |
165 |
140 |
4-φ9 |
|
GU-40(F) |
40 |
1 0 0 |
80 |
100 |
190 |
160 |
4-φ9 |
|
GU-50(F) |
50 |
110 |
90 |
125 |
190 |
170 |
4-φ9 |
|
GU-63(F) |
63 |
130 |
110 |
150 |
250 |
195 |
4-φ9 |
|
GU-80(F) |
80 |
145 |
125 |
161 |
250 |
220 |
8-φ9 |
|
GU-100(F) |
100 |
165 |
145 |
180 |
280 |
280 |
8-φ9 |
|
型号 |
DN |
D1 |
D |
H |
E |
L |
|
GU-10(KF) |
10 |
12.2 |
30 |
52 |
105 |
84 |
|
GU-16(KF) |
16 |
17.2 |
30 |
64 |
130 |
84 |
|
GU-2 5 (KF) |
25 |
26.2 |
40 |
83 |
165 |
114 |
|
GU-32(KF) |
32 |
34.2 |
55 |
89 |
165 |
140 |
|
GU-40(KF) |
40 |
41.2 |
55 |
1 0 0 |
190 |
160 |
|
GU-50(KF) |
50 |
52.2 |
75 |
125 |
190 |
17 |
