氧气专用球阀是为冶金行业在常温下输送氧气、过氧化氢、甲烷和乙烯的需要而设计的特殊阀门。根据氧气输送的特殊性，氧气球阀设计有防静电，耐火结构，各零部件在装配中严格进行脱脂处理
氧气专用球阀是为冶金行业在常温下输送氧气、过氧化氢、甲烷和乙烯的需要而设计的特殊阀门。根据氧气输送的特殊性，氧气球阀设计有防静电，耐火结构，各零部件在装配中严格进行脱脂处理
氧气球阀描述
型号:YQ41F、YQ47F
尺寸:DN15-DN500
压力:PN16-PN40
温度:-40～+120℃
材质:不锈钢，黄铜
富林克氧气专用球阀是为冶金行业在常温下输送氧气、过氧化氢、甲烷和乙烯的需要而设计的特殊阀门。根据氧气输送的特殊性，氧气球阀设计有防静电，耐火结构，各零部件在装配中严格进行脱脂处理。阀体等部件经酸洗、钝化，检查和试验用不含任何油脂的纯净自来水进行高压密封试验；经上述特殊工艺处理，此类球阀不仅操作快速灵便，流阻小，安全可靠，而且使用寿命长
结构特点-
1.双阻塞与排放-固定球阀采用弹簧预紧浮动阀座，无论阀门处于全开或全关状态时，上下游侧的阀座使流体阻断，阀体中腔滞留物通过排放阀排泄。
2.自动泄压-阀门体腔停留介质温度升高而引起异常升压时，不需通过安全阀，而仅靠阀座功能就可自动泄压，这对保证阀门在输送液体介质时的安全性非常重要。
3.防火安全-阀门都具备防火安全功能，其设计、制造均严格遵循API 607和API 6FA 规范要求，并通过权威机构试验验证。
4.密封紧急救护-由于介质中的异物或火灾造成阀座密封意外失效，注脂阀提供了与注脂枪的快速连接，方便快捷地将密封脂注入到阀座密封部位，缓解泄漏。
5.可靠的阀杆密封和低操作力矩-除了设置标准密封套圈外，填料压盖上也设置了“O”型密封圈，双重密封保证了阀杆密封的可靠性；增设的石墨填料和密封脂注入使火灾后的阀杆泄漏降至最低。阀杆滑动轴承和止推轴承使阀门操作轻便。
6.全通径或缩径可根据需要选用全通径或缩径结构。全通径阀门流量孔径与管线内径一致,便于管线清扫。
7. 阀杆加长根据安装或操作的需要，可对阀门阀杆进行加长。加长杆球阀，特别适用于城市煤气等需要埋地铺设管线的场合。加长阀杆尺寸按客户需要确定。
8.操作灵活采用具有小摩擦系数和良好自润滑性的特氟隆（TEFLON）阀座和阀杆轴承，大大地减少了阀门的操作扭矩。因此即使在没有提供密封润滑脂的情形下，也能够长期灵活自如地对阀门进行操作。
|
公称通径（DN） |
15－300 |
|||
|
公称压力（MPa） |
1.6 |
2.5 |
4.0 |
|
|
试验压力 （MPa） |
强度 |
2.4 |
3.75 |
6.0 |
|
密封 |
1.76 |
2.75 |
4.4 |
|
|
适用温度 |
≤150℃ |
|||
|
适用介质 |
氧气 |
|||
|
阀 体 |
硅黄铜 |
|||
|
阀 杆 |
不锈钢 |
|||
|
阀 芯 |
铜、不锈钢 |
|||
|
填 料 |
聚四氟乙烯 |
|||
|
阀体 Body |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
|
球体 阀杆 Ball Stem |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
阀 座 Seat |
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL |
||||||
|
垫片 Shim |
聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket |
||||||
|
阀杆座 Stem Seat |
聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite |
||||||
|
填料 Packing |
聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite |
||||||
|
填料压盖 Gland |
WCB |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
|
温度 Temperature |
-29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29～300(对位聚笨 PPL) |
||||||
|
介质 Medium |
水 蒸汽 油品 Water steam Oil goods |
硝酸类 Nitric Acid |
强氧化介质 strongey oxidable medium |
醋酸类 Acetic Acid |
尿素类 Urea |
||

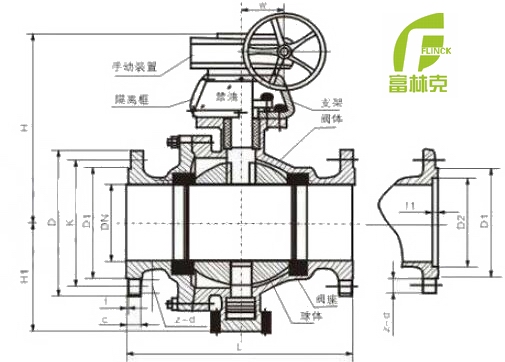

氧气球阀结构图
氧气球阀尺寸
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
|
H |
59 |
63 |
75 |
85 |
95 |
107 |
140 |
152 |
178 |
252 |
272 |
342 |
|
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
|
Wt（㎏） |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
|
Wt(Kg) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
550 |
|
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
|
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
氧气球阀
