内螺纹三通球阀分L型和T型。以不锈钢材质整体精铸阀体，聚四氟乙烯为密封材料,适用水、油、气及某些腐蚀性液体等介质
内螺纹三通球阀分L型和T型。以不锈钢材质整体精铸阀体，聚四氟乙烯为密封材料,适用水、油、气及某些腐蚀性液体等介质

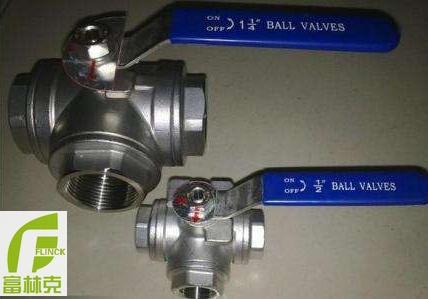

内螺纹三通球阀描述
型号:Q14F/Q15F
尺寸:DN15-DN50
压力:PN16-PN25
温度:-20～+120℃
材质:不锈钢304/316
传动:手动，电动，气动
螺纹类型:G.NPT.BSPT.BSP.DIN259/2999
富林克内螺纹三通球阀分L型和T型。以不锈钢材质整体精铸阀体，聚四氟乙烯为密封材料,适用水、油、气及某些腐蚀性液体等介质
1.L型三通内螺纹球阀适用于介质流向的切换，能使相互垂直的两个通道连通。
2.T型三通内螺纹球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通内螺纹球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
特点-
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4、维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
|
序号NO |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
阀盖 |
不锈钢CF8M/CF8 |
|
3 |
球 |
不锈钢CF8M/CF8 |
|
4 |
球垫 |
聚四氟乙烯PTFE |
|
5 |
阀杆 |
不锈钢CF8M/CF8 |
|
6 |
填料 |
聚四氟乙烯PTFE |
|
7 |
中口 |
聚四氟乙烯PTFE |
|
8 |
大薄片 |
聚四氟乙烯PTFE |
|
9 |
压盖螺母 |
不锈钢CF8M/CF8 |
|
10 |
手柄 |
不锈钢CF8M/CF8 |
|
11 |
流向指示牌 |
ALUMINUM |
|
12 |
华司 |
不锈钢CF8 |
|
13 |
螺帽 |
不锈钢CF8 |
|
14 |
锁定装置 |
不锈钢CF8 |
|
15 |
皮套 |
塑料 |
|
16 |
盲盖 |
不锈钢CF8M/CF8 |

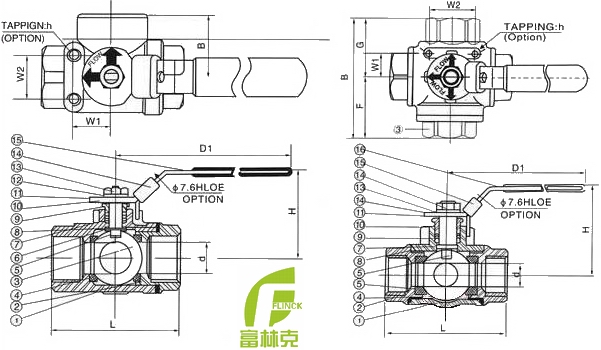

内螺纹三通球阀结构图

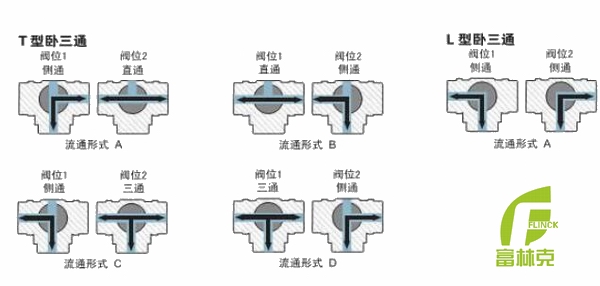

内螺纹三通球阀流向图
|
SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
h |
重量WT(g) |
|
1/2" |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
530 |
|
3/4" |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
700 |
|
1" |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
980 |
|
1 1 / 4 " |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
1950 |
|
1 1 / 2 " |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
1/4-20UNC |
2950 |
|
2" |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
1/4-20UNC |
4450 |

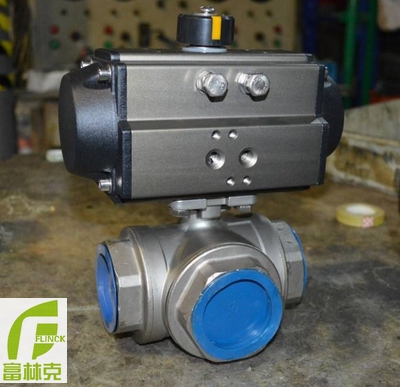

电动三通内螺纹球阀
