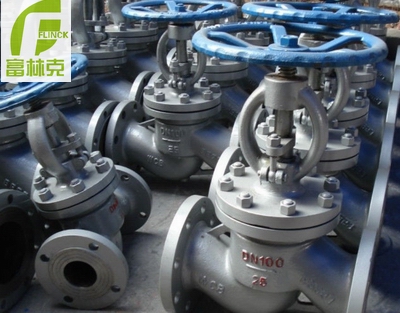

撞击式截止阀亦称带轴承大口径截止阀，介质从上方进入，解决了大口径截止阀启闭力距大，密封无法关严，填料室跑冒、漏等问题,特别是启闭采用了活络连接结构，极大提高阀杆的钢度，显著降低了噪音和振动，并且可以安装管道的任何位置上，介质可在任意方向通过。
撞击式截止阀亦称带轴承大口径截止阀，介质从上方进入，解决了大口径截止阀启闭力距大，密封无法关严，填料室跑冒、漏等问题,特别是启闭采用了活络连接结构，极大提高阀杆的钢度，显著降低了噪音和振动，并且可以安装管道的任何位置上，介质可在任意方向通过。
撞击式截止阀描述
型号:J41H/W
尺寸:DN80-DN700
压力:PN16-PN100
温度:--20℃~350℃
材质:碳钢，不锈钢304/316，铬钼钢
传动:手动，电动
富林克撞击式截止阀亦称带轴承大口径截止阀，介质从上方进入，解决了大口径截止阀启闭力距大，密封无法关严，填料室跑冒、漏等问题,特别是启闭采用了活络连接结构，极大提高阀杆的钢度，显著降低了噪音和振动，并且可以安装管道的任何位置上，介质可在任意方向通过。
结构-
1.为增加开阀时的开阀力，有的阀门的手轮设计成“撞击式”，所谓撞击是指转动手轮时手轮有一段的空行程，这样使手轮的转动速度可以变快，转动惯量增加，当手轮上的卡瓣与阀轴的卡瓣接触时，能产生较大的冲击力，增加了开阀力。
2.撞击式截止阀是一种带有上下双推力滚珠轴承结构的截止阀，上阀杆的下端部设有“八”字形凸台，凸台的“八”字形弧面上均布有设定数量的钢球；在下阀杆的顶端设有轴承座，轴承座上方也均布有设定数量的钢球，且钢球与凸台的底面相接触；在凸台和钢球上方设有螺套，在螺套外围设有连接上下阀杆的连接螺母，连接螺母的上下端分别与螺套和下阀杆的上端以螺纹相匹配。阀盖的中段部位设有左右为双柱式且前后为整体敞开式结构。
3.任何位置安装，大口径，双支架，启闭活络连接结构，采用先进的多密封
4.耐高温、耐高压,启闭轻，导向运动,提高抗水锤冲击;
用途--
撞击式截止阀构造先进,广泛应用于给排水、冶金、蒸汽、电力、石油化工等行业，是现代工业中理想的通用管道控制部件。
|
设计与制造 Design and Manufacture |
结构长度 Face To Face |
法兰尺寸 Flange Dimension |
压力 - 温度 Pressure Temperature Lating |
试验 - 检验 Inspection And Test |
|
GB122235 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
|
公称压力 NominalPressure |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
强度试验 Shell Test |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封试验 Water Seal Test |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
上密封试验 Backseat Test |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
气密封试验 Air Seal Test |
0.5-0.7 |
|||||
|
体、盖、板 Body Cover Disc |
阀杆 Stem |
密封面 Sealing Face |
垫片 Sealing Shim |
填料 Packing |
工作温度 ℃ Working Temperature |
适用介质 Suitable Medium |
|
WCB |
2Cr13 |
13Cr STL 木体材料 With Body Material 尼龙 Nylon |
增强柔性石墨 Enhanced Flexible Graphite 13Cr/ 柔性石墨 1Cr13/Flexible Graphite 08 软钢 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE |
柔性石墨 增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE
|
≤425 |
水 蒸汽 油品 Water Steam Petroleum Ptoducts |
|
WC1 |
38CrMoAl 25Cr2MoV |
≤450 |
||||
|
WC6 |
≤540 |
|||||
|
WC9 |
≤570 |
|||||
|
C5 C12 |
≤540 |
|||||
|
ZGCr5Mo |
≤200 |
硝酸类 Nitric acid |
||||
|
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|||||
|
≤200 |
醋酸类 Acetic acid |
|||||
|
ZG1Cr18Ni12Mo2Ti |
1Cr18Ni12Mo2Ti |

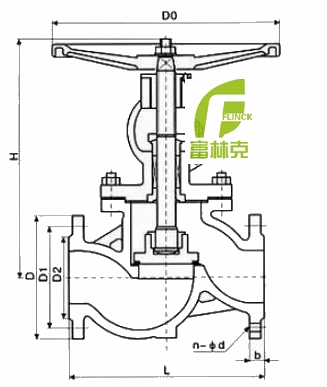

撞击式截止阀结构图
撞击式截止阀尺寸
撞击式截止阀 l.6MPa尺寸：
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
J41H /W |
80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
400 |
280 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
415 |
320 |
|
|
125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
460 |
360 |
|
|
150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
510 |
450 |
|
|
200 |
600 |
335 |
295 |
265 |
26 |
12-Φ23 |
710 |
500 |
|
|
250 |
650 |
405 |
335 |
320 |
30 |
12-Φ25 |
786 |
550 |
|
|
300 |
750 |
460 |
410 |
375 |
30 |
12-Φ25 |
925 |
600 |
撞击式截止阀 2.5MPa尺寸：
|
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
J41H /W |
80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
355 |
280 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
415 |
320 |
|
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Φ25 |
460 |
360 |
|
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
510 |
450 |
|
|
200 |
600 |
360 |
310 |
278 |
34 |
12-Φ25 |
710 |
500 |
|
|
250 |
622 |
425 |
370 |
332 |
36 |
12-Φ30 |
786 |
550 |
|
|
300 |
698 |
485 |
430 |
390 |
40 |
16-Φ30 |
925 |
600 |
