水封截止阀适用于压力≤10.0Mpa,工作温度≤425度(碳钢),≤550度(合金钢),工作介质为水,蒸汽或空气的管路上,作为开闭装置,尤其适用于火电厂汽机真空,冷凝系统.切断或接通管路中的介质
水封截止阀适用于压力≤10.0Mpa,工作温度≤425度(碳钢),≤550度(合金钢),工作介质为水,蒸汽或空气的管路上,作为开闭装置,尤其适用于火电厂汽机真空,冷凝系统.切断或接通管路中的介质

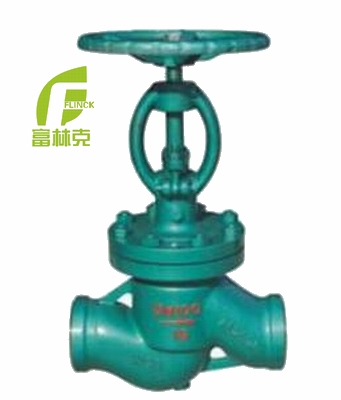

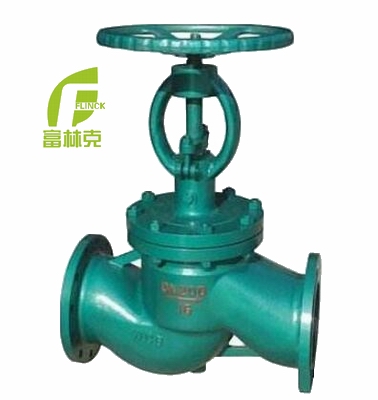

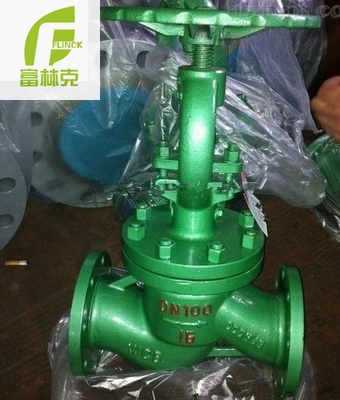

水封截止阀描述
型号:DSJ41H、DSJ61H
尺寸:DN15-DN300
压力:PN16-PN100
温度:-20℃~540℃
材质:碳钢/不锈钢/铬钼钢/铬钼钒钢
结构:直通式
传动:手动,电动
连接:法兰、焊接
富林克水封截止阀适用于压力≤10.0Mpa,工作温度≤425度(碳钢),≤550度(合金钢),工作介质为水,蒸汽或空气的管路上,作为开闭装置,尤其适用于火电厂汽机真空,冷凝系统.切断或接通管路中的介质,适用介质为∶水、油品、蒸汽和非腐蚀性气体。
结构--
1,阀盖填料室带有水封结构,当接口通入压力为0.6-1.0MPA的水时,可使系统与大气隔离,具有良好的气密性.
2,水封式截止阀DS/J系列阀门具有结构紧凑,密封面不易磨损,密封性能好,启闭时间短等特点.
3,产品采用倒密封结构,可在不停机工况下进行维修和更换密封填料.
4,阀门连接方式有法兰和焊接两种,驱动方式有手动,电动
阀体 |
阀盖 |
阀瓣 |
阀座 |
阀杆 |
填料 |
适用介质 |
适用温度 (≤℃) |
WCB |
25+D507MO |
25+D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
A105 |
2Crl3+ Stellite12 |
2Crl3+ Stellite6 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
450 |

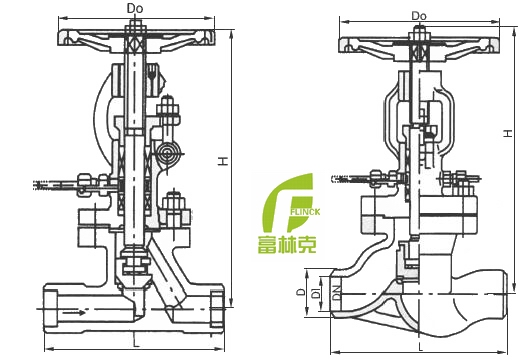

公称压力 PN(MPa) |
DN |
L |
D |
D1 |
H |
D0 |
1.6 2.5 |
15 |
130 |
36 |
19 |
257 |
120 |
20 |
150 |
44 |
26 |
267 |
140 |
|
25 |
160 |
44 |
33 |
269 |
140 |
|
32 |
180 |
48 |
34 |
255 |
180 |
|
40 |
200 |
55 |
40 |
395 |
200 |
|
50 |
230 |
64 |
50 |
354 |
250 |
|
65 |
290 |
82 |
65 |
400 |
250 |
|
80 |
310 |
94 |
78 |
425 |
300 |
|
100 |
350 |
117 |
97 |
468 |
350 |
|
125 |
400 |
144 |
122 |
475 |
400 |
|
150 |
480 |
170 |
148 |
611 |
400 |
|
200 |
600 |
220 |
197 |
721 |
400 |
|
4.0 |
15 |
130 |
38 |
19 |
257 |
120 |
20 |
150 |
47 |
26 |
267 |
140 |
|
25 |
160 |
47 |
33 |
270 |
140 |
|
32 |
180 |
53 |
34 |
257 |
180 |
|
40 |
200 |
57 |
40 |
297 |
200 |
|
50 |
230 |
68 |
50 |
354 |
250 |
|
65 |
290 |
85 |
65 |
405 |
250 |
|
80 |
310 |
98 |
78 |
427 |
300 |
|
100 |
350 |
122 |
97 |
470 |
350 |
|
125 |
400 |
148 |
122 |
475 |
400 |
|
150 |
480 |
176 |
148 |
614 |
400 |
|
6.4 |
15 |
210 |
38 |
19 |
257 |
140 |
20 |
230 |
47 |
26 |
269 |
160 |
|
25 |
230 |
47 |
33 |
273 |
180 |
|
32 |
260 |
53 |
34 |
259 |
200 |
|
40 |
260 |
57 |
40 |
297 |
250 |
|
50 |
300 |
70 |
50 |
256 |
280 |
|
65 |
340 |
86 |
65 |
405 |
320 |
|
80 |
380 |
100 |
78 |
429 |
360 |
|
100 |
430 |
124 |
97 |
477 |
400 |

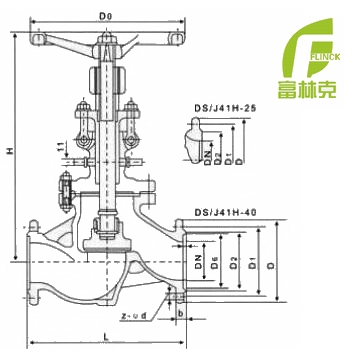

公称压力 PN(MPa) |
公称通径 DN(mm) |
标准值 |
参考值 |
||||||||||
L |
D |
D1 |
D2 |
D6 |
b |
f |
n |
Z-φd |
DO |
H |
质量 (kg) |
||
1.6 2.5 |
10 |
130 |
90 |
60 |
40 |
|
16 |
2 |
|
4-φ14 |
120 |
272 |
6 |
15 |
130 |
95 |
65 |
45 |
|
16 |
2 |
|
4-φ14 |
120 |
272 |
6 |
|
20 |
150 |
105 |
75 |
55 |
|
16 |
2 |
|
4-φ14 |
120 |
280 |
6 |
|
25 |
160 |
115 |
85 |
65 |
|
16 |
2 |
|
4-φ14 |
160 |
332 |
10 |
|
32 |
180 |
135 |
100 |
78 |
|
18 |
2 |
|
4-φ18 |
160 |
342 |
l1 |
|
40 |
200 |
145 |
110 |
85 |
|
18 |
3 |
|
4-φ18 |
200 |
395 |
17 |
|
50 |
230 |
160 |
125 |
100 |
|
20 |
3 |
|
4-φ18 |
240 |
43l |
24 |
|
65 |
290 |
180 |
145 |
120 |
|
22 |
3 |
|
4-φ18 |
280 |
457 |
33 |
|
80 |
310 |
195 |
160 |
135 |
|
22 |
3 |
|
8-φ18 |
320 |
505 |
47 |
|
100 |
350 |
230 |
190 |
160 |
|
24 |
3 |
|
8-φ23 |
360 |
549 |
62 |
|
125 |
400 |
270 |
220 |
188 |
|
28 |
3 |
|
8-φ25 |
400 |
62l |
96 |
|
150 |
480 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
500 |
703 |
128 |
|
200 |
600 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
650 |
828 |
168 |
|
4 . 0 |
10 |
130 |
90 |
60 |
40 |
35 |
16 |
2 |
4 |
4-φ14 |
120 |
272 |
6 |
15 |
130 |
95 |
65 |
45 |
40 |
16 |
2 |
4 |
4-φ14 |
120 |
272 |
6 |
|
20 |
150 |
105 |
75 |
55 |
5l |
16 |
2 |
4 |
4-φ14 |
120 |
280 |
6 |
|
25 |
160 |
115 |
85 |
65 |
58 |
16 |
2 |
4 |
4-φ14 |
160 |
332 |
10 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
2 |
4 |
4-φ18 |
160 |
342 |
11 |
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
3 |
4 |
4-φ18 |
200 |
395 |
17 |
|
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
240 |
43l |
24 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
4-φ18 |
280 |
457 |
33 |
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-φ18 |
320 |
505 |
47 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4 . 5 |
8-φ23 |
360 |
549 |
62 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4 . 5 |
8-φ25 |
400 |
621 |
96 |
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4 . 5 |
8-φ25 |
500 |
703 |
128 |
|
200 |
600 |
360 |
310 |
278 |
260 |
34 |
3 |
4 . 5 |
12-φ25 |
650 |
828 |
168 |
