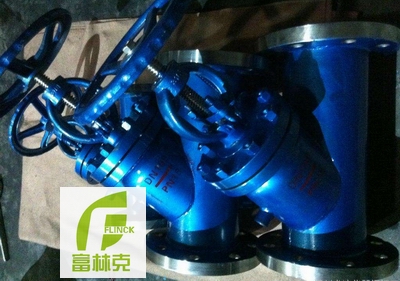

Y型截止阀描述
型号:J45H,J65H,J15H
尺寸:DN15-DN200
压力:PN16-PN320
温度:--20℃~540℃
材质:碳钢,不锈钢,铬钼钢,铬钼钒钢
传动:手动
连接:法兰,焊接,内螺纹
富林克直流式Y型截止阀的阀杆和通道成一定角度,阀体的流道与主流道成一斜线,这样流动状态的破坏程度比常规截止阀要小,因而通过阀门的压力损失也相应的小了。
特点--
具有耐磨、耐高温,抗擦伤性能好、压力损失小、结构合理,性能优良,造型美观。
用途--
直流式Y形截止阀适用于介质为水、蒸汽、油品和非腐蚀性气体、液体的管路上作启闭;

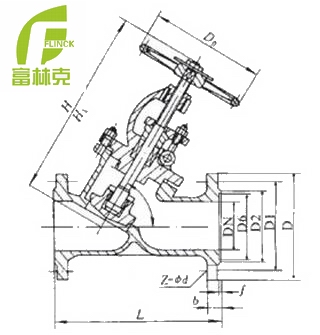

铸造Y型截止阀参数
型号 |
公称压力MPa |
1.6 |
|
J45H-16 |
试验压力MPa |
壳体 |
2.4 |
密封 |
1. 8 |
||
工作温度 |
- 20 ~ 550 ℃ |
||
使用介质 |
水 , 油品,蒸汽 |
型号 |
阀体、阀盖 |
碳钢 |
不锈钢 |
J45H-16 |
阀杆、阀瓣 |
碳钢 , 不锈钢 |
|
阀杆螺母 |
铜 , 不锈钢 |
||
填料 |
石墨石棉盘根 |
口径 DN(mm) |
尺寸(mm) |
||||
L |
D |
H |
H1 |
D0 |
|
20 |
150 |
105 |
195 |
215 |
90 |
25 |
160 |
115 |
265 |
290 |
100 |
32 |
180 |
135 |
290 |
320 |
120 |
40 |
200 |
145 |
315 |
355 |
140 |
50 |
230 |
160 |
325 |
365 |
160 |
65 |
290 |
180 |
350 |
385 |
180 |
80 |
310 |
195 |
445 |
510 |
220 |
100 |
350 |
215 |
460 |
540 |
240 |
125 |
400 |
245 |
530 |
615 |
280 |
150 |
480 |
280 |
600 |
685 |
320 |
200 |
600 |
335 |
- |
- |
- |

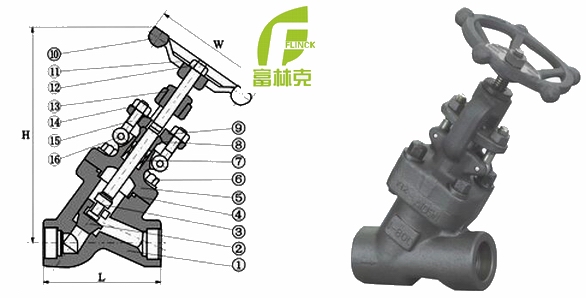

锻造Y型截止阀参数
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
||
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
2 |
阀瓣 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
3 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
4 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
||
5 |
阀盖 |
A105 |
A276 304 |
A182F304(L) |
A182F316(L) |
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
7 |
填料 |
柔性石墨 |
PTFE |
||
8 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
9 |
填料压板 |
A216WCB |
A351CF8 |
||
10 |
手轮 |
A197 |
|||
11 |
铭牌 |
SS |
|||
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
13 |
阀杆螺母 |
A276410 |
|||
14 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
15 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
16 |
销钉 |
柔性石墨 |
PTFE |
||
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
适用温度 |
—29℃~425℃ |
—29℃~550℃ |
—29℃~200℃ |
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
L |
98 |
111 |
120 |
140 |
140 |
170 |
H(开) |
175 |
215 |
254 |
305 |
305 |
365 |
W |
100 |
125 |
160 |
160 |
180 |
200 |
重量 |
5 |
6.3 |
7.6 |
9.8 |
13.8 |
14.0 |
