氨用止回阀使用时靠介质的工作压力把阀瓣冲开，阀瓣绕阀体内转轴旋转，此时阀瓣便开启，介质通过；关闭时，靠介质逆流和阀瓣的自重，阀瓣绕阀体内转轴旋转，从而使阀瓣和阀座密合，达到关闭的目的
氨用止回阀使用时靠介质的工作压力把阀瓣冲开，阀瓣绕阀体内转轴旋转，此时阀瓣便开启，介质通过；关闭时，靠介质逆流和阀瓣的自重，阀瓣绕阀体内转轴旋转，从而使阀瓣和阀座密合，达到关闭的目的
氨用止回阀描述
型号:H41F/B、H41F/B、H44F/B
尺寸:DN15-DN500
压力:PN10-PN40
温度:-40℃~+120℃
材质:碳钢,不锈钢304
结构：升降式，旋启式，立式
介质:液氨,氨气,氨水,氟利昂等
富林克氨用止回阀使用时靠介质的工作压力把阀瓣冲开，阀瓣绕阀体内转轴旋转，此时阀瓣便开启，介质通过；关闭时，靠介质逆流和阀瓣的自重，阀瓣绕阀体内转轴旋转，从而使阀瓣和阀座密合，达到关闭的目的。一旦关闭，其密封力就形成，这个密封力就是反向介质压力作用在阀瓣上的力，密封比压也就形成，也就能保证阀密封。管道反向介质工作压力越高，密封力越大，密封比压也就越大，越容易保证密封。
设计特点--
氨用止回阀是自动阀门，合理的结构，无需附加任何驱动附件也能自动阻止流体倒流;
针对氨气、液氨介质输送的特殊要求，其密封面采用巴氏合金、四氟、尼龙等;
在使用过程中遇到温差幅度变化环境下，能自然达到化学处理性能;
结构紧凑，设计合理，通道流畅耐性好，流阻系数小;
|
设计、制造： |
GB/T12235-89 |
|
法兰连接： |
JB/T79-94 、 GB9113-2000 |
|
结构长度： |
GB12221-89 |
|
公称通径： |
DN32~DN200mm |
|
公称压力： |
PN1.6 、 2.5 、 4.0MP |
|
公称压力 |
壳体试验 |
密封试验 |
适用介质 |
适宜温度 |
|
1.6 |
2.4 |
1.76 |
氨气、天然气等 |
-40~+80 ℃ |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
|
阀体、阀盖 |
阀瓣 |
密封面 |
|
WCB |
碳钢 |
不锈钢 ， 尼龙 ，四氟，巴氏合金 |
氨用止回阀尺寸

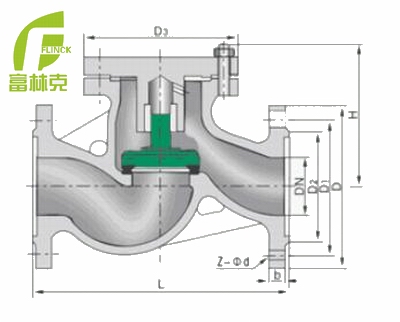

H41F/B升降式氨用止回阀结构尺寸
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
z-d |
H |
|
25 |
160 |
115 |
85 |
65 |
58 |
16 |
2 |
4*14 |
150 |
|
32 |
190 |
135 |
100 |
75 |
66 |
18 |
2 |
4*18 |
160 |
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
3 |
4*18 |
175 |
|
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4*18 |
185 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
8*18 |
200 |
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
8*18 |
220 |
|
100 |
350 |
135 |
190 |
160 |
150 |
24 |
3 |
8*23 |
248 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
8*25 |
380 |
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
8*25 |
420 |
|
200 |
600 |
375 |
310 |
278 |
260 |
34 |
3 |
12*25 |
530 |
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
3 |
12*34 |
610 |
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
4 |
16*34 |
725 |
H42F/B立式氨用止回阀结构尺寸
|
DN |
H |
D |
D1 |
D2 |
b |
f |
z-d |
|
50 |
140 |
160 |
125 |
100 |
20 |
3 |
4*18 |
|
65 |
亍 160 |
180 |
145 |
120 |
22 |
3 |
8*18 |
|
80 |
185 |
195 |
160 |
135 |
22 |
3 |
8*18 |
|
100 |
210 |
135 |
190 |
160 |
24 |
3 |
8*23 |
|
125 |
250 |
270 |
220 |
188 |
28 |
3 |
8*25 |
|
150 |
300 |
300 |
250 |
218 |
30 |
3 |
8*25 |
|
200 |
380 |
375 |
310 |
278 |
34 |
3 |
12 *25 |

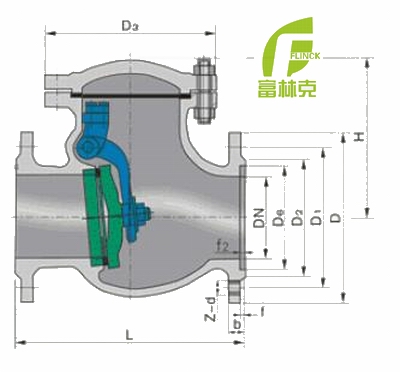

H44F/B旋启式氨用止回阀结构尺寸
|
DN/mm |
尺寸 /mm |
重量 kg |
|||||||
|
L |
D |
D1 |
D2 |
b |
z- Ф d |
DO |
H |
||
|
25 |
160 |
115 |
85 |
65 |
16 |
4- Ф 14 |
- |
- |
- |
|
32 |
180 |
135 |
100 |
78 |
18 |
4- Ф 18 |
- |
- |
- |
|
40 |
200 |
145 |
110 |
85 |
18 |
4- Ф 18 |
- |
150 |
18 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4- Ф 18 |
185 |
160 |
21.3 |
|
65 |
290 |
180 |
146 |
120 |
22 |
8- Ф 18 |
215 |
175 |
28.1 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8- Ф 18 |
235 |
185 |
37.6 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8- Ф 23 |
270 |
220 |
56.7 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8- Ф 25 |
340 |
248 |
92 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8- Ф 25 |
375 |
276 |
129.5 |
|
200 |
550 |
360 |
310 |
276 |
34 |
12- Ф 25 |
435 |
350 |
210 |
|
250 |
650 |
435 |
370 |
332 |
36 |
12- Ф 30 |
515 |
410 |
294 |
|
300 |
750 |
485 |
430 |
390 |
40 |
16- Ф 30 |
550 |
430 |
367 |
|
350 |
850 |
550 |
490 |
448 |
44 |
16- Ф 34 |
- |
466 |
410 |
|
400 |
950 |
610 |
550 |
505 |
48 |
16- Ф 34 |
67 |
560 |
461 |
|
500 |
1150 |
730 |
660 |
610 |
52 |
20- Ф 41 |
- |
- |
850 |
