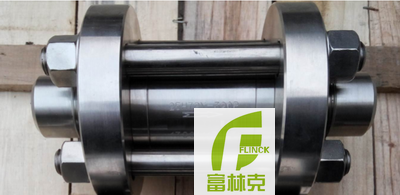

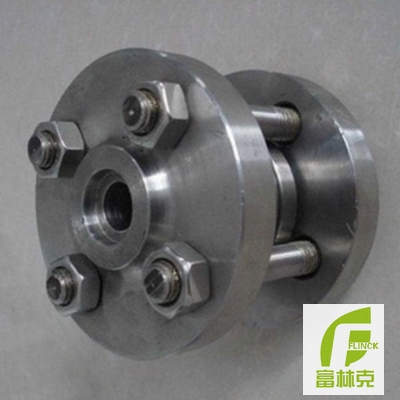

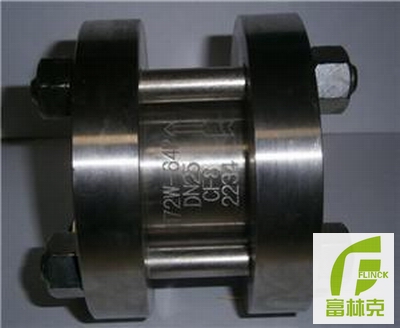

对夹式高压止回阀描述
型号:H72Y/H/W
尺寸:DN15-DN200
压力:PN160-PN320
温度:-40℃~+540℃
材质:A105，碳钢，不锈钢
结构:升降式
富林克对夹高压止回阀采用不锈钢材料制成的高硬度阀瓣，相配合的是较高硬度的不锈钢阀座，采用面接触密封、密封性能可靠、经久耐用。阀门可安装在水平和垂直的管道上。
用途--
对夹式止回阀适用于公称压力PN6.4MPa～32.0MPa、Class150～1500LB;公称通径DN15～1200mm、 NPS1/2～48;工作温度196～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、 蒸汽，油品、硝酸、醋酸、强氧化性介质用尿素等多种介质。
结构特点：
1、结构与长度短，其结构长度只有传统法兰止回阀1/4-1/8；
2、体积小、重量轻，其重量只有传统法兰止回阀1/4-1/20
3、阀瓣关闭快速，水锤压力小；
4、水平管道或垂直管道均可使用，安装方便；
5、流道通畅、流体阻力小;
6、动作灵敏、密封性能好；
7、阀瓣行程短、关阀冲击力小；
8、整体结构、简单紧凑、造型美观’
9、使用寿命长、可靠性高
|
型号 |
公称压力 PN（MPa） |
试验压力p（MPa） |
工作压力 p/MPa |
工作温度 /℃ |
工作介质 |
|
|
壳体 |
密封 |
|||||
|
H72Y-160 |
16 |
24 |
16 |
16 |
≤200 |
氮、氢、铜按、氨气、碱液 |
|
H72Y-320 |
32 |
48 |
32 |
32 |
||
|
H72W-220R |
22 |
33 |
22 |
22 |
尿素、甲胺 |
|
|
H72W-320R |
32 |
48 |
32 |
32 |
||
|
零件名称 |
阀座、阀瓣 |
阀盖 |
阀体 |
O形圈 |
|
H72Y-160 H72Y-320 |
铬钢 |
碳钢 |
铬钢 |
氟26-41橡胶 |
|
H72W-220R H72W-320R |
铬镍钼不锈 |
— |
||

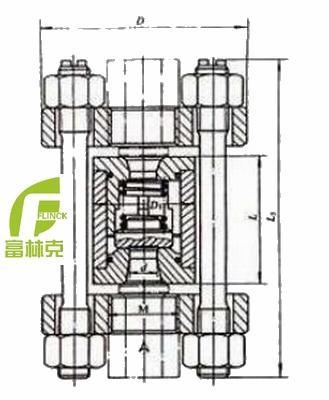

对夹高压止回阀结构图
|
公称通径 |
PN160尺寸（mm) |
重量 (kg) |
|||||
|
D |
D1 |
d |
M |
L |
L1 |
||
|
10 |
95 |
42 |
10 |
M24 |
60 |
155 |
3.4 |
|
15 |
95 |
42 |
12 |
M24 |
60 |
158 |
4.1 |
|
25 |
105 |
50 |
15 |
M33 |
65 |
163 |
6.9 |
|
32 |
115 |
62 |
25 |
M42 |
80 |
180 |
8.0 |
|
40 |
165 |
88 |
32 |
M52 |
90 |
230 |
15 |
|
50 |
165 |
88 |
39 |
M64 |
115 |
265 |
27 |
|
365 |
200 |
116 |
53 |
M80 |
140 |
315 |
49 |
|
80 |
225 |
138 |
60 |
M100 |
160 |
360 |
88 |
|
100 |
260 |
160 |
76 |
M125 |
180 |
420 |
91 |
|
125 |
300 |
195 |
90 |
M155 |
200 |
460 |
115 |
|
150 |
330 |
212 |
120 |
M175 |
220 |
500 |
145 |
|
200 |
400 |
250 |
176 |
M215 |
240 |
570 |
160 |
|
公称通径 DN（mm） |
PN320尺寸（mm） |
重量 (kg) |
|||||
|
D |
D1 |
d |
M |
L |
L1 |
||
|
10 |
95 |
42 |
10 |
M24 |
60 |
155 |
3.4 |
|
15 |
105 |
50 |
12 |
M33 |
65 |
158 |
4.5 |
|
25 |
115 |
62 |
23 |
M42 |
80 |
180 |
7.3 |
|
32 |
135 |
70 |
29 |
M48 |
90 |
200 |
8.7 |
|
40 |
165 |
88 |
34 |
M52 |
115 |
255 |
17 |
|
50 |
200 |
116 |
53 |
M80 |
140 |
300 |
30 |
|
65 |
225 |
138 |
60 |
M100 |
160 |
345 |
56 |
|
80 |
260 |
160 |
68 |
M125 |
180 |
410 |
92 |
|
100 |
300 |
195 |
85 |
M155 |
200 |
470 |
109 |
|
125 |
330 |
212 |
120 |
M175 |
220 |
510 |
135 |
|
150 |
400 |
250 |
135 |
M215 |
240 |
570 |
160 |
|
200 |
480 |
320 |
176 |
M265 |
280 |
670 |
180 |
对夹式高压止回阀
