Y型三通球阀概述

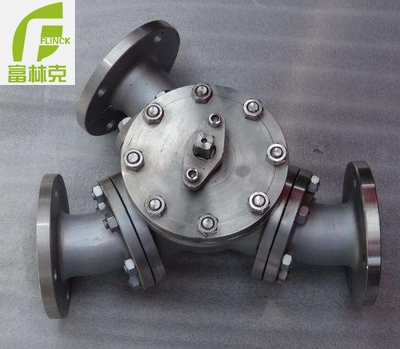

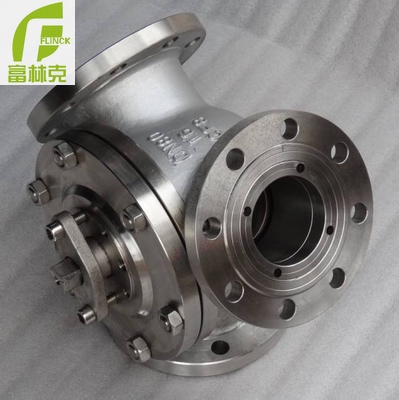

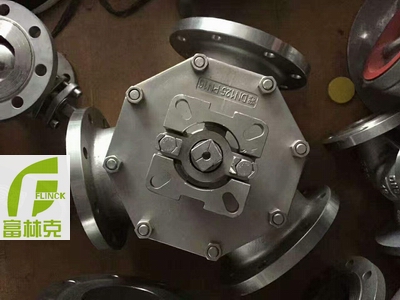

富林克Y型三通球阀,三通Y型球阀有相互成120°、135°二种阀体结构形式,Y型三通球阀流道平坦、流体阻力小,流通能力强。
切换时介质无滞留,不会造成二次污染。其中和气动执行机构组合后,能实现快速开闭(配电磁阀和限位开关)或调节流量大小(配阀门定位器)。
型号:Q42F、Q642F
特点:
1.流道形成120度切换,流道平坦、阻力小、流通能力强
2.介质无滞留
3.软密封最高温度250度
4.硬密封最高425度
5.泄漏量:零泄漏
适用场景:
Y型三通球阀适用于粉体、水、气体、含尘气液等介质切换方向。
设计标准 |
GB/T12237 |
结构长度 |
GB/T12221 |
连接法兰 |
GB/T911 、 \JB/T79 |
试验和检验 |
GB/T13927 、 JB/T9092 |
公称通径 |
DN50~DN250 |
阀体材质 |
WCB 、 304 不锈钢、 316 不锈钢等 |
连接形式 |
法兰式 |
压力等级 |
PN1.6 、 2.5 、 4.0 、 6.4MPa |
结构形式 |
120 度 Y 型、 135 度 Y 型 |
适用介质 |
粉体、水液、气体等 |

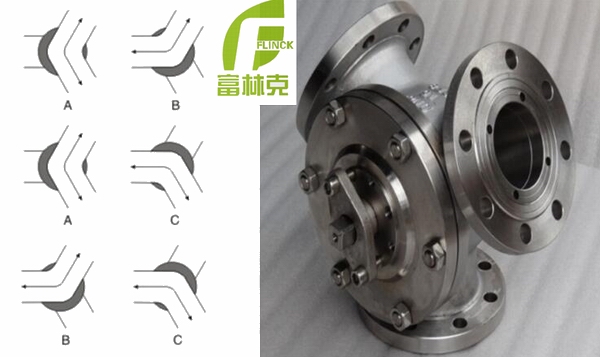

Y型三通球阀流向图

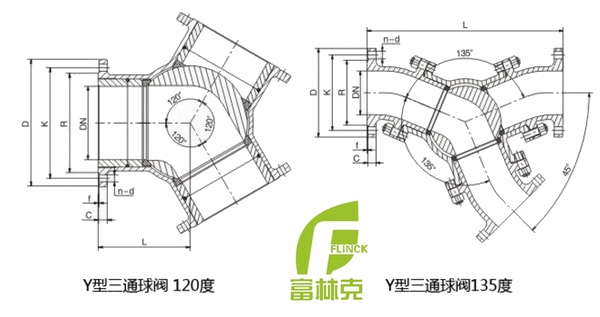

Y型三通球阀结构图
Y型三通球阀尺寸
DN |
L |
D |
K |
R |
C |
f |
n-d |
50 |
110 |
160/165 |
125 |
100 |
20 |
3 |
4-18 |
65 |
130 |
180/185 |
145 |
120 |
20 |
3 |
4-18 |
80 |
150 |
195/200 |
160 |
135 |
20 |
3 |
8-18 |
100 |
170 |
215/220 |
180 |
155 |
22 |
3 |
8-18 |
125 |
190 |
245/250 |
210 |
185 |
22 |
3 |
8-18 |
150 |
210 |
280/285 |
240 |
210 |
24 |
3 |
8-23 |
200 |
245 |
335/340 |
295 |
265 |
24 |
3 |
12-23 |
250 |
290 |
405 |
355 |
320 |
30 |
3 |
12-25 |
DN |
L |
D |
K |
R |
C |
f |
n-d |
50 |
340 |
160/165 |
125 |
100 |
20 |
3 |
4-18 |
65 |
400 |
180/185 |
145 |
120 |
20 |
3 |
4-18 |
80 |
410 |
195/200 |
160 |
135 |
20 |
3 |
8-18 |
100 |
460 |
215/220 |
180 |
155 |
22 |
3 |
8-18 |
125 |
560 |
245/250 |
210 |
185 |
22 |
3 |
8-18 |
150 |
660 |
280/285 |
240 |
210 |
24 |
3 |
8-23 |
200 |
800 |
335/340 |
295 |
265 |
24 |
3 |
12-23 |
250 |
1030 |
405 |
355 |
320 |
30 |
3 |
12-25 |
300 |
1140 |
460 |
410 |
375 |
30 |
4 |
12-25 |
