V型球阀概述
富林克V型球阀(型号:VQ347F\VQ377F)是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。
V型球阀其主要特点是:
1.不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
2.具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
3.防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
4.当手动V型球阀关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,手动V型球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
5.具有出色的调节特性:V型球阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
6.最大流动容积:由于它的流线型外形以及满直角回转控制缘故,使容积的最大值特别高,流通能力特别大,流通阻力小,因此可以使用较小的更加经济实用的阀门尺寸。
7.V型球阀采用双轴承结构,机械稳定性能高,启动扭矩小,保证了阀门具有极好的灵敏度和感应速度。
8.最大可靠(安全)性:阀体为一个整体,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏。
9.金属阀座的优越密封性:V型球阀采用可动金属阀座,自助补偿功能,并具有优越密封性能及超长的使用寿命。在流向上,泄漏量≤10-6×额定流量系数。
10.超强的剪切能力:V型球阀采有金属硬密封结构,V型球阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。
公称压力 PN(MPa) |
试验压力 |
适用介质 |
适用温度 |
|
壳体试验 |
密封试验 |
|||
1.6 |
2.4 |
1.76 |
水、油、气及高粘度、含纤维、固体颗粒等介质 |
-28℃ ~ 550℃ |
2.4 |
3.75 |
2.75 |
||
4.0 |
6.0 |
4.4 |
||
应用规范 |
连接法兰 |
JB79-59 GB20592-97 AMSI B16.5 |
||
检验和试验 |
JB/T 9092-99 、 API 598 |
零件名称 |
阀门材质 |
|
阀体、阀盖 |
WCB |
CF8 |
密封圈 |
2Cr13+ 氮化 |
304+ 氮化 |
球体 |
2Cr13+ 硬格 |
304+ 硬格 |
阀座、阀杆 |
2Cr13 |
304 |
垫片 |
柔性石墨 + 不锈钢 |
柔性石墨 + 不锈钢 |
双头螺栓 |
35CrMoA |
1Cr18Ni9Ti |
1、带有V型切口的球芯。(如图)
V型球阀采用带有V型切口的球芯结构,当阀在关闭时,可以剪切介质中纤维、微小颗粒,同时由于阀芯和阀座之间是无间隙回转,可自行擦拭球体及阀座上的积垢物,保持球体与阀座之间的良好密封。
2、可动金属阀座。(如图)
V型球阀采用带弹簧或板簧加载阀座结构,由于弹簧/板簧的弹性恢复力推动阀座,可使球芯与阀座之间长期具有良好的密封性能。同时由于阀座采用弹簧加载的活动结构,可使阀座自动校正,以达到与球芯的最佳吻合

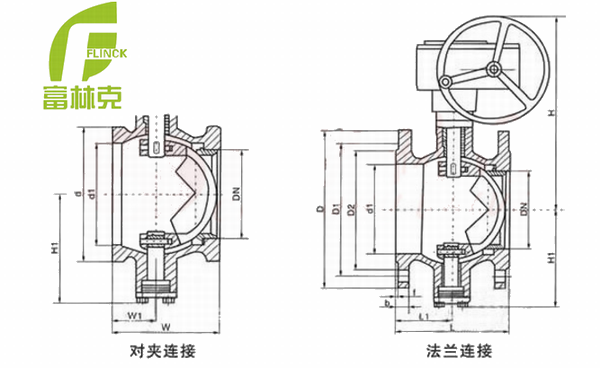

V型球阀结构图
公称压或压力级 |
公称通径 |
尺寸 (mm) |
||||||||
(mm) |
(in) |
W |
L |
W1 |
L1 |
d |
d1 |
H1 |
H |
|
PN1.6MPa |
25 |
- |
50 |
102 |
25 |
- |
64 |
38 |
57 |
200 |
40 |
- |
60 |
114 |
25 |
- |
82 |
49 |
63 |
205 |
|
50 |
- |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
|
65 |
- |
85 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
|
80 |
- |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
|
100 |
- |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
|
125 |
- |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
|
150 |
- |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
|
200 |
- |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
|
250 |
- |
240 |
297 |
92 |
148.5 |
326 |
259 |
252 |
420 |
|
300 |
- |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
|
PN2.5MPa |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
40 |
- |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
|
50 |
- |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
|
65 |
- |
85 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
|
80 |
- |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
|
100 |
- |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
|
125 |
- |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
|
150 |
- |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
|
200 |
- |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
|
250 |
- |
240 |
297 |
92 |
148.5 |
326 |
259 |
252 |
420 |
|
300 |
- |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
|
CLASS150 |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
40 |
11/2 |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
|
50 |
2 |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
|
65 |
21/2 |
85 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
|
80 |
3 |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
|
100 |
4 |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
|
125 |
5 |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
|
150 |
6 |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
|
200 |
8 |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
|
250 |
10 |
240 |
297 |
92 |
148.5 |
326 |
259 |
252 |
420 |
|
300 |
12 |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
