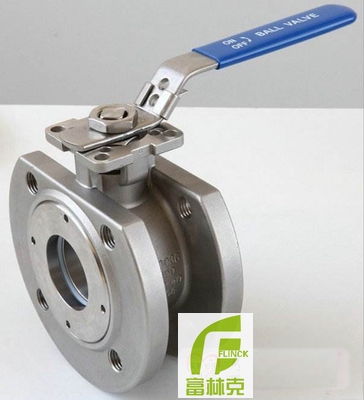

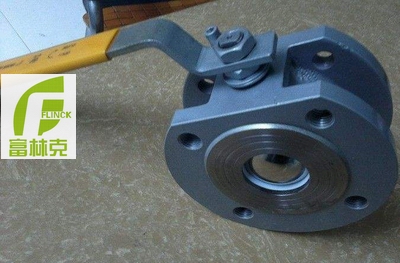

意式超薄球阀（对夹球阀）

Q71F超薄球阀是引进意大利技术进行国产化设计的超短法兰距球阀，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作

型号：Q71F
类别：对夹式球阀
价格：0
产地：上海

质量可靠、性能优越
价格合理、售后保证
交货快捷、全国配送

提供全套解决方案
销售：021-51691821，13817459227
传真：021-51691821
厂址：上海市徐汇区龙漕路漕宝路路口

详细介绍

分享到：

超薄球阀概述
富林克Q71F超薄球阀是引进意大利技术进行国产化设计的超短法兰距球阀，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。

特点：
具有结构长度短、重量轻、安装方便、节省材料等显著的优点。
低扭矩，开关迅速;
流通阻力小，安装空间小;
重量轻，密封性能好;
应用领域:
Q71F超薄球阀适用于Class150、PN1.0～2.5MPa，工作温度29～180℃(密封圈为增强聚四氟乙烯)或29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

**超薄球阀性能**
公称通径 DN(mm)		DN15-150
公称压力	PN(MPa)	1.6	2.5	4.0	6.4
试验压力	强度试验	15.0	24.0	37.5	48.0
	密封试验	11.0	17.6	27.5	35.2
	低压气密试验	0.5 ～ 0.7
适用介质	水、油、蒸气、硝酸类 ( 温度 ≤200℃) 、醋酸类 ( 温度 ≤200℃)

**超薄球阀零部件参数**
序号	零件名称	材质
1	阀体	不锈钢 CF8M/CF8	碳钢 WCB
2	球	不锈钢 316/304	不锈钢 SS304
3	密封垫	聚四氟乙烯 PTFE	聚四氟乙烯 PTFE
4	阀杆	不锈钢 316/304	不锈钢 SS304
5	填料	聚四氟乙烯 PTFE	聚四氟乙烯 PTFE
6	定位锁	不锈钢 SS304	不锈钢 SS304
7	手柄	不锈钢 SS304	不锈钢 SS304
8	阀杆螺母	不锈钢 SS304	不锈钢 SS304
9	填料压套	不锈钢 SS304	不锈钢 SS304
10	手柄套	塑料	塑料
11	密封瓶帽	不锈钢 316/304	不锈钢 SS304
12	垫圈	聚四氟乙烯 PTFE	聚四氟乙烯 PTFE

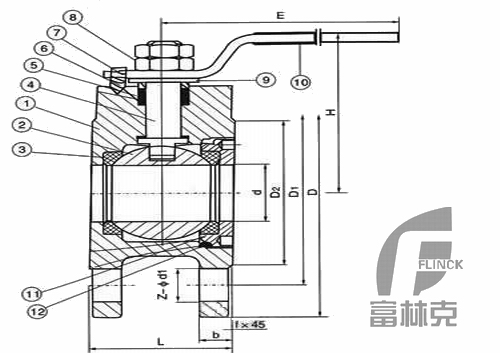

超薄球阀结构图

**超薄球阀尺寸**
尺寸	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″	5″	6″
d	15	19	23.5	30	36	45	58	67	76	100	125
L	32	38.5	45	55	62	72	95	120	145	200	225
D	95	105	115	135	145	160	180	195	215	245	280
D1	65	75	85	100	110	125	145	160	180	210	240
D2	45	55	65	78	85	100	120	135	155	185	210
H	62	70	79	86	92	102	158	172	187	200	240
E	110	125	135	150	150	180	250	300	350	650	840
b	14	14	16	16	18	20	22	24	24	26	26
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23
f	2	2	2	3	3	3	3	3	3	3	3
