角式截止阀

角式截止阀进出口通道不在同一方向上,而是成90°直角,流体通过阀门时会改变流体方向,因此会产生一定的压力降

  • 型号:J44H/J44W
  • 类别:角式截止阀
  • 价格:0
  • 产地:上海
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 提供全套解决方案
  • 销售:021-51691821,13817459227
  • 传真:021-51691821
  • 厂址:上海市徐汇区龙漕路漕宝路路口

详细介绍

分享到:

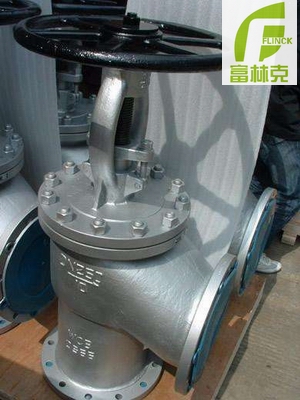

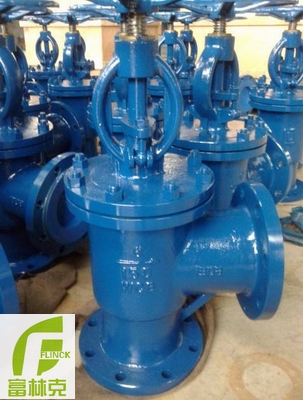

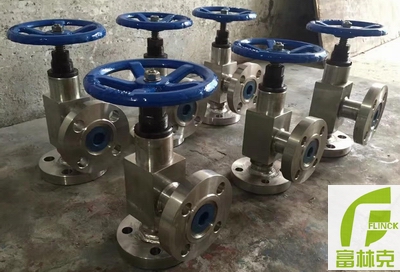

角式截止阀概述
型号:J44H/J44W-16-25C/P/R
富林克角式截止阀进出口通道不在同一方向上,而是成90°直角,流体通过阀门时会改变流体方向,因此会产生一定的压力降。角式截止阀的最大优点是可以把阀门安装在管路系统的拐角处,这样既节约了90°弯头,又便于操作


特点--
具有耐磨、耐高温,抗擦伤性能好、压力损失小、结构合理,性能优良,造型美观。
应用领域:
角式截止阀适用于石油、化工、制药、化肥、电力、再循环设备、气体供应、冷却冷冻系统、锅炉蒸汽系统、热油系统行业等各种工况的管路上,切断或接通管路介质。

角式截止阀技术规范

设计制造标准

GB/T 12233 GB/T 12235

结构长度标准

GB/T 12221-2005

连接法兰标准

GB/T 9113 JB/T 79

压力 - 温度标准

GB/T 9131

试验 - 检验标准

GB/T13927 JB/T9092





角式截止阀材料表

零件名称

阀体

阀盖

阀杆

阀瓣

密封面

填料

WCB

WCB

WCB

13Cr

2Cr13

2Cr13

柔性石墨

STL

304

CF8

CF8

304

304

304

柔性石墨

STL

PTFE

316

CF8M

CF8M

316

316

316

柔性石墨

STL

PTFE

304L

CF3

CF3

316

304L

304L

柔性石墨

STL

PTFE

316L

CF3M

CF3M

316

316L

316L

柔性石墨

STL

PTFE

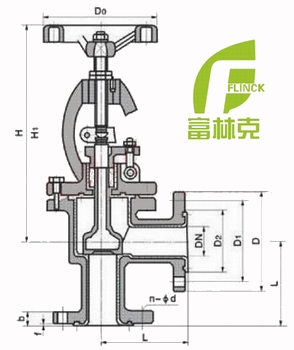

  角式截止阀结构图

角式截止阀尺寸

1.6 MPa 主要连接尺寸

DN

in

L

D

D1

D2

f

b

z-φd

Do

H1

H2

W

15

1/2

65/90

95

65

45

2

14

4-φ14

100

240

265

7

20

3/4

75/95

105

75

55

2

16

4-φ14

100

245

270

7.5

25

1

80/100

115

85

65

2

16

4-φ14

120

250

275

8.5

32

21/4

95/105

135

100

78

2

18

4-φ18

140

260

290

12

40

21/2

100/115

145

110

85

2

18

4-φ18

140

290

325

14

50

2

115/125

160

125

100

2

20

4-φ18

160

300

335

19

65

21/2

145

180

145

120

2

20

4-φ18

180

355

400

27

80

3

155

195

160

135

2

22

4-φ18

240

400

450

42

100

4

175

215

180

155

2

24

8-φ18

240

455

495

50

125

5

200

245

210

185

2

26

8-φ18

280

530

560

64

150

6

240/225

280

240

210

2

28

8-φ23

320

605

650

85

200

8

275

335

295

265

2

30

8-φ23

360

650

770

155

2.5MPa 主要连接尺寸

DN

in

L

D

D1

D2

f

b

z-φd

Do

H1

H2

W

15

1/2

65/90

95

65

45

2

16

4-φ14

120

245

270

7.5

20

3/4

75/95

105

75

55

2

16

4-φ14

120

250

275

8.8

25

1

80/100

115

85

65

2

16

4-φ14

140

260

290

11

32

21/4

95/105

135

100

78

2

18

4-φ18

140

290

325

13

40

21/2

100/115

145

110

85

3

18

4-φ18

160

300

335

18

50

2

115/125

160

125

100

3

20

4-φ18

180

355

400

31

65

21/2

145

180

145

120

3

22

8-φ18

220

400

450

39

80

3

155

195

160

135

3

22

8-φ18

280

450

495

50

100

4

175

230

190

160

3

24

8-φ23

320

530

590

60

125

5

200

270

220

188

3

28

8-φ25

380

600

650

75

150

6

240/225

300

250

218

3

30

8-φ25

400

650

770

98

200

8

275

360

310

278

3

34

12-φ23

450

700

850

170
