衬氟截止阀适用在-20℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用
衬氟截止阀适用在-20℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用

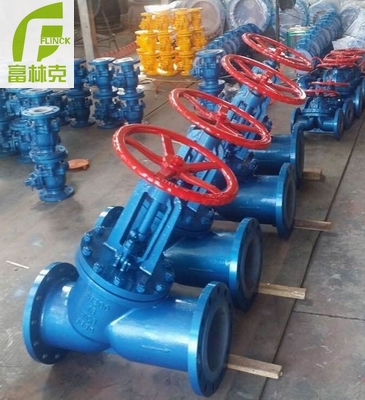

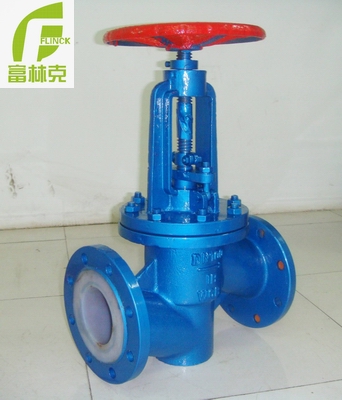

衬氟截止阀描述
型号: J41F46、J45F46、J44F46
结构:直通式/Y型直流式/角式
材料: 阀体碳钢,內衬PTFE/FEP/PO/PE
用途--
富林克衬氟截止阀适用在-20℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
特点--
1、衬氟截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通经1/4)等优点。被广泛应用在石油、化工等管路系统中做截断介质用,但塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。
设计标准 |
GB12233/GB12233 |
结构长度 |
GB12221 |
法兰标准 |
JB/T79-94 |
GB9113.1-26 |
|
检验试验 |
GB/T13927 |
驱动方式 |
手动、电动、气动 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸阀 |
||
Z |
C |
P |
R |
PL |
RL |
|
阀体 / 端盖 / 闸板 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
阀杆 |
35 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
衬里 / 阀座 |
PTFE(F4) 、 PCTFE(F3) 、 FEP(F46) 、 PFA( 可溶性 4) |
|||||
填料 / 压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
|||
活节螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|||
阀杆螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
|||
紧固螺母 |
45 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
螺母 |
|
0Cr18Ni9 |
0Cr18Ni9 |
|||
手轮 |
WCB |
WCB |
WCB |

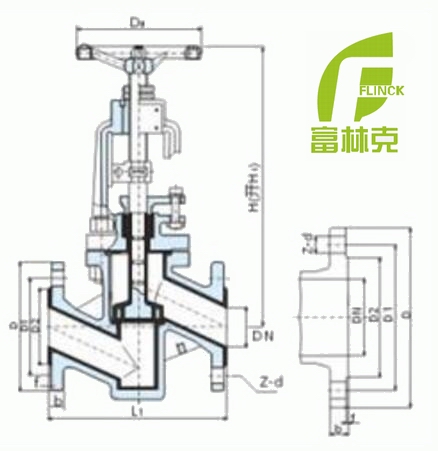

衬氟截止阀结构图
公称通径 |
标准值 |
参考值 |
||||||||||
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
W |
D0 |
H |
WT(Kg) |
PN 1.0MPa |
||||||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
100 |
235 |
260 |
6.5 |
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
100 |
240 |
265 |
7 |
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
120 |
245 |
270 |
7.87 |
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
140 |
255 |
285 |
11 |
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
140 |
285 |
315 |
13 |
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
160 |
295 |
330 |
15 |
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
180 |
350 |
395 |
23 |
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
240 |
395 |
445 |
38 |
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
240 |
450 |
490 |
42 |
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
280 |
525 |
555 |
55 |
150 |
6 |
480 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
320 |
605 |
645 |
77 |
200 |
8 |
495 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
360 |
645 |
765 |
135 |
250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
400 |
685 |
805 |
220 |
300 |
12 |
698 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
400 |
710 |
814 |
277 |
350 |
14 |
787 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
450 |
750 |
855 |
320 |
PN 1.6MPa |
||||||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
100 |
240 |
265 |
7 |
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
100 |
245 |
270 |
7.6 |
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
120 |
250 |
270 |
8.2 |
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
140 |
260 |
290 |
12 |
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
140 |
285 |
320 |
14 |
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
160 |
300 |
335 |
18 |
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
180 |
355 |
400 |
26 |
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
240 |
400 |
450 |
40 |
100 |
4 |
350 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
240 |
455 |
495 |
50 |
125 |
5 |
400 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
280 |
530 |
560 |
65 |
150 |
6 |
480 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
320 |
610 |
650 |
85 |
200 |
8 |
495 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
360 |
650 |
770 |
150 |
250 |
10 |
622 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
400 |
690 |
810 |
245 |
300 |
12 |
698 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
400 |
730 |
845 |
295 |
