首页 > 产品中心 > 截止阀 > 法兰截止阀 > 不锈钢截止阀

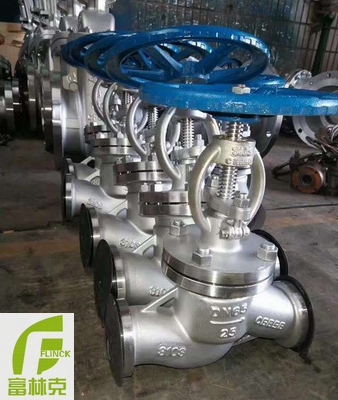

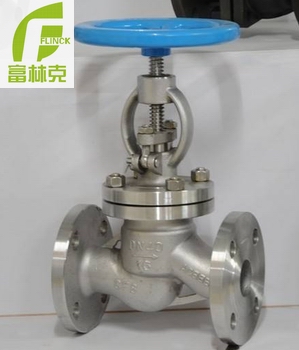

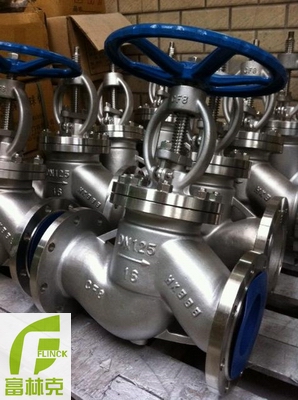

不锈钢截止阀

不锈钢截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动，截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏

型号：J41W-16-100P/R
类别：法兰截止阀
价格：0
产地：上海

质量可靠、性能优越
价格合理、售后保证
交货快捷、全国配送

提供全套解决方案
销售：021-51691821，13817459227
传真：021-51691821
厂址：上海市徐汇区龙漕路漕宝路路口

详细介绍

分享到：

不锈钢截止阀描述
型号: J41W、J61W-16-100P/R
结构：直通式/Y型直流式/角式
材料: 不锈钢304/316/316L
描述--
富林克不锈钢截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动，截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

特点
J41W不锈钢法兰截止阀是截止阀的一种，对阀体材质要求比较高一般有304、316、316L等几个材质选择，不锈钢法兰截止阀分为手动不锈钢截止阀，气动不锈钢截止阀，电动不锈钢截止阀。
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
用途--
不锈钢截止阀适用于石油、化工、制药、化肥、电力、再循环设备、气体供应、冷却冷冻系统、锅炉蒸汽系统、热油系统行业等各种工况的管路上，切断或接通管路介质

**不锈钢截止阀标准**
设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

**不锈钢截止阀零件材料**
阀体	阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度 (≤℃)
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸类	200
ZGlCrl8Ni2Mo2Ti		CF8M+Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸类、碱类、混酸	200
ZG00Crl7Nil4M02		CF3M+Stellite12	Stel1ite6	316L	PTFE	磷酸类、尿素、甲铵液	200

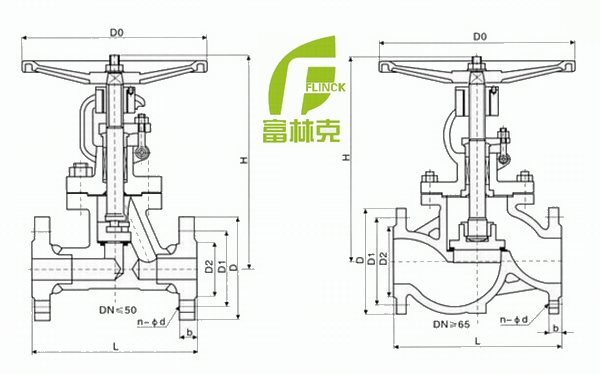

不锈钢截止阀结构图

**不锈钢截止阀尺寸**
公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	D0	H	质量 (kg)
1 ． 6	15	130	95	65	45	/	16	2	/	4-φ14	218	120	5 ． 2
	20	150	105	75	55	/	16	2	/	4-φ14	258	140	7 ． 1
	25	160	115	85	65	/	16	2	/	4-φ14	275	160	7 ． 4
	32	180	135	100	78	/	18	2	/	4-φ18	280	180	8 ． 5
	40	200	145	110	85	/	18	3	/	4-φ18	330	200	12 ． 5
	50	230	160	125	100	/	18	3	/	4-φ18	350	240	20
	65	290	180	145	120	/	18	3	/	4-φ18	400	280	25
	80	310	195	160	135	/	20	3	/	8-φ18	355	280	35
	100	350	215	180	155	/	22	3	/	8-φ18	415	320	50
	125	400	245	210	185	/	24	3	/	8-φ18	460	360	75
	150	480	280	240	210	/	24	3	/	8-φ23	510	400	100
	200	600	335	295	265	/	26	3	/	12-φ23	710	400	210
	250	650	405	355	320	/	30	3	/	12-φ23	786	450	446
	300	750	460	410	375	/	30	3	/	12-φ23	925	500	648
2.5	15	130	95	65	45	/	16	2	/	4-φ14	120	218	5.2
	20	150	105	75	55	/	16	2	/	4-φ14	140	258	7 ． 0
	25	160	115	85	65	/	16	2	/	4-φ14	160	275	7 ． 4
	32	180	135	100	78	/	18	2	/	4-φ18	180	280	8 ． 5
	40	200	145	110	85	/	18	3	/	4-φ18	200	330	12 ． 5
	50	230	160	125	100	/	20	3	/	4-φ18	240	350	16
	65	290	180	145	120	/	22	3	/	8-φ18	250	345	22
	80	310	195	160	135	/	22	3	/	8-φ18	250	360	33
	100	350	230	190	160	/	24	3	/	8-φ23	320	370	18
	125	400	270	220	188	/	28	3	/	8-φ25	320	480	85
	150	480	300	250	218	/	30	3	/	8-φ25	320	598	105
	200	600	360	310	278	/	34	3	/	12-φ25	400	702	178
	250	622	425	370	332	/	36	3	/	12-φ30	400	782	446
	300	698	485	430	390	/	40	4	/	16-φ30	500	880	456
4 ． 0	15	130	95	65	45	40	16	2	4	3-φ14	120	233	5 ． 4
	20	150	105	75	55	5l	16	2	4	3-φ14	140	275	7 ． 0
	25	160	115	85	65	58	16	2	4	3-φ14	160	285	8 ． 85
	32	180	135	100	78	66	18	2	4	4-φ18	180	302	11 ． 8
	40	200	145	110	85	76	18	3	4	4-φ18	200	355	16 ． 5
	50	230	160	125	100	88	20	3	4	4-φ18	200	350	23
	65	290	180	145	120	110	22	3	4	8-φ18	250	400	28
	80	310	195	160	135	121	22	3	4	8-φ18	250	430	33
	100	350	230	190	160	150	24	3	4 ． 5	8-φ23	320	465	53
	125	400	270	220	188	176	28	3	4 ． 5	8-φ25	320	505	93
	150	480	300	250	218	204	30	3	4 ． 5	8-φ25	320	611	115
	200	600	375	320	282	260	38	3	4 ． 5	12-φ30	400	722	210
6 ． 4	15	170	105	75	55	41	18	2	4	4-φ14	140	195	10
	20	190	125	90	68	5l	20	2	4	4-φ18	160	228	13
	25	210	135	100	78	58	22	2	4	4-φ18	180	275	14 ． 5
	32	230	150	110	82	66	24	2	4	4-φ23	200	325	19
	40	260	165	125	95	76	24	3	4	4-φ23	240	360	25
	50	300	175	135	105	88	26	3	4	4-φ23	200	410	35
	65	340	200	160	130	110	28	3	4	8-φ23	250	450	48
	80	380	210	170	140	121	30	3	4	8-φ23	250	485	56
	100	430	250	200	168	150	32	3	4 ． 5	8-φ25	320	537	125
	125	500	295	240	202	176	36	3	4 ． 5	8-φ30	320	590	136
	150	550	340	280	240	204	38	3	4 ． 5	8-φ34	320	646	157
	200	650	405	345	300	260	44	3	4 ． 5	12-φ34	400	756	256
10 ． 0	15	170	105	75	55	35	20	2	6 ． 5	4-φ14	140	202	l1
	20	190	125	90	68	45	22	2	6 ． 5	4-φ18	160	228	13 ． 2
	25	210	135	100	78	50	24	2	6 ． 5	4-φ18	180	250	14
	32	230	150	110	82	65	24	2	6 ． 5	4-φ23	220	326	15
	40	260	165	125	95	75	26	3	6 ． 5	4-φ23	240	359	29
	50	300	195	145	112	88	28	3	4	4-φ25	280	414	49
	65	340	220	170	138	110	32	3	4	8-φ25	320	464	65
	80	380	230	180	148	121	34	3	4	8-φ30	400	547	95
	100	430	265	210	172	150	38	3	4 ． 5	8-φ30	450	621	115
	125	500	310	250	210	176	42	3	4 ． 5	8-φ34	450	732	149
	150	550	350	290	250	204	46	3	4 ． 5	12-φ34	500	840	310
	200	650	430	360	312	260	54	3	4 ． 5	12-φ4l	550	925	590
16 ． 0	15	170	110	75	52	35	24	2	6 ． 5	4-φ18	140	148	12 ． 2
	20	190	130	90	62	45	26	2	6 ． 5	4-φ23	160	156	15
	25	210	140	100	72	50	28	2	6 ． 5	4-φ23	180	175	17
	32	230	165	115	85	65	30	2	6 ． 5	4-φ25	220	200	21 ． 4
	40	260	175	125	92	75	32	3	6 ． 5	4-φ27	240	231	32
	50	300	215	165	132	88	36	3	4	8-φ25	280	432	54
	65	340	245	190	152	110	44	3	4	8-φ30	320	483	79
	80	380	260	205	168	121	46	3	4	8-φ30	400	590	115
	100	430	300	240	200	150	48	3	4 ． 5	8-φ34	450	72l	180
