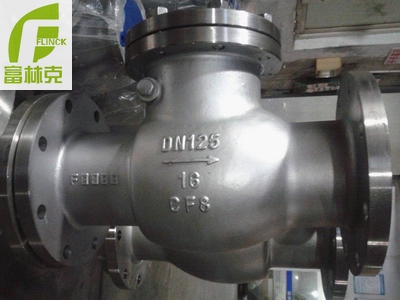

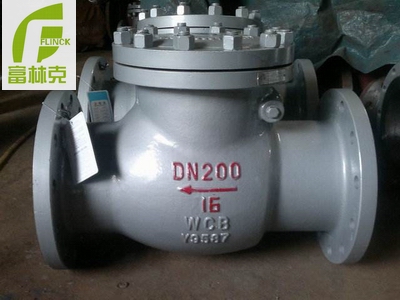

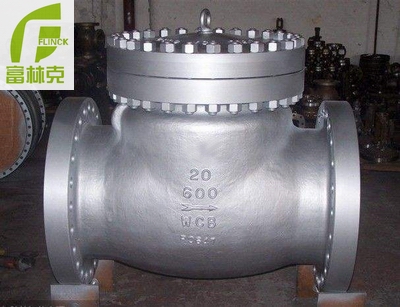

法兰旋启式止回阀

旋启式止回阀有一个铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。旋启式止回阀是一种能自动阻止流体倒流的阀门

型号：H44H/W/Y
类别：法兰止回阀
价格：0
产地：上海

质量可靠、性能优越
价格合理、售后保证
交货快捷、全国配送

提供全套解决方案
销售：021-51691821，13817459227
传真：021-51691821
厂址：上海市徐汇区龙漕路漕宝路路口

详细介绍

分享到：

法兰旋启式止回阀描述
型号: H44H/W/Y
结构：旋启式
材料: 不锈钢/铸钢
原理--
富林克法兰旋启式止回阀有一个铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。旋启式止回阀是一种能自动阻止流体倒流的阀门

用途
H44型旋启式止回阀适用于公称压力PN1.0MPa～10.0MPa、Class150-600LB；公称通径DN15～800mm、NPS1/2～32；工作温度－196～540℃的各种管路上，用于防止介质倒流。旋启式止回阀通过选用不同的材质，旋启式止回阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
旋启式止回阀适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

特点
1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6、耐磨、耐高温、耐腐蚀、抗擦伤性能好，能适用于各种压力、温度及介质

**法兰旋启式止回阀标准**
设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

**法兰旋启式止回阀性能**
公称压力 PN(MPa)	试验压力 (MPa)		适用温度 (℃)				适用介质
公称压力 PN(MPa)	强度试验	密封试验	WCB	Cr5Mo	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti	适用介质
1.6	2.4	1.8	≤425	≤550	≤220	≤200	水、油品、蒸汽、酸性介质
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15.0	11.0
16.0	24.0	17.6
25.0	37.5	27.5

**法兰旋启式止回阀零件材料**
阀体	阀盖	阀瓣	阀座	适用介质	适用温度 (≤℃)
WCB		WCB+D507Mo	WCB+D577	水、油品、蒸汽	425
ZG1Cr18Ni9Ti		0Cr18Ni9+Stellite12	0Cr18Ni9+Stellite6	销酸类	200
ZG1Cr18Ni2Mo2Ti		CF8M+Stellite12	ZG1Cr18Ni2Mo2Ti	磷酸、醋酸类、混酸	200
ZG00Cr17Ni14Mo2		CF3M+Stellite12	CF3M+Stellite6	尿素、甲铵液、磷酸	200
ZG1Cr5Mo		ZG1Cr5Mo+Stellite12	ZG1Cr5Mo+Stellite6	水、油品、蒸汽	550

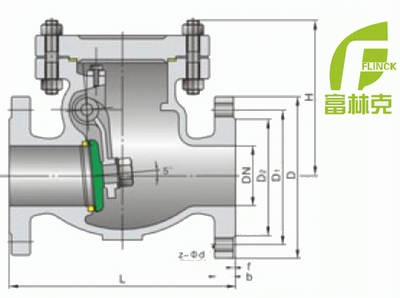

法兰旋启式止回阀结构

**法兰旋启式止回阀尺寸**
公称通径 DN	L		D		D1			D2		b		Z-Φd			H		WT(Kg)
H44H-16C 、 H44W-16C 、 H44W-16P 、 H44W-16R 、 H44W-16I
50	230		160		125			100		16		4-Φ18			135		21
65	290		180		145			120		18		4-Φ18			142		28
80	310		195		160			135		20		8-Φ18			165		38
100	350		215		180			155		20		8-Φ18			180		58
125	400		245		210			185		22		8-Φ18			210		92
150	480		280		240			210		24		8-Φ23			233		130
200	500		335		295			265		26		12-Φ23			304		210
250	550		405		355			320		30		12-Φ25			348		294
300	650		460		410			375		30		12-Φ25			390		367
350	750		520		470			435		34		16-Φ25			430		410
400	850		580		525			485		36		16-Φ30			468		461
450	950		640		585			545		40		20-Φ30			523		570
500	1025		705		650			608		44		20-Φ34			525		850
H44H-25 、 H44W-25 、 H44W-25P 、 H44W-25R 、 H44W-25I
50	230		160		125			100		20		4-Φ18			160		22
65	290		180		145			120		22		8-Φ18			175		29
80	310		195		160			135		22		8-Φ18			185		38
100	350		230		190			160		24		8-Φ23			220		61
125	400		270		220			188		28		8-Φ25			248		96
150	480		300		250			218		30		8-Φ25			276		132
200	550		360		310			278		34		12-Φ25			350		213
250	650		425		370			332		36		12-Φ30			410		297
300	750		485		430			390		40		16-Φ30			430		372
350	850		550		490			448		44		16-Φ34			518		415
400	950		610		550			505		48		16-Φ34			560		480
450	1025		660		600			555		50		20-Φ34			582		610
500	1150		730		660			610		52		20-Φ41			618		920
公称通径 DN	L	D		D1		D2	D6		b		f		f2	Z-Φd		H		WT(Kg)
H44H-40 、 H44W-40 、 H44W-40P 、 H44W-40R 、 H44W-40I 凹凸法兰
50	230	160		125		100	88		20		3		4	4-Φ18		169		22
65	290	180		145		120	110		22		3		4	8-Φ18		173		20
80	310	195		160		135	121		22		3		4	8-Φ18		185		38
100	350	230		190		160	150		24		3		4.5	8-Φ23		220		61
125	400	270		220		188	176		28		3		4.5	8-Φ25		248		96
150	480	300		250		218	204		30		3		4.5	8-Φ25		270		132
200	550	375		320		282	260		38		3		4.5	12-Φ30		342		213
250	650	445		385		345	313		42		3		4.5	12-Φ34		401		297
300	750	510		450		408	364		46		4		4.5	16-Φ34		423		372
350	850	570		510		465	422		52		4		5	16-Φ34		455		415
400	950	655		585		535	474		58		4		5	16-Φ41		510		480
H44H-64 、 H44W-64 、 H44W-64P 、 H44W-64R 、 H44W-64I 凹凸法兰
50	300	175		135		105	88		26		3		4	4-Φ23		177		27
65	340	200		160		130	110		28		3		4	8-Φ23		197		37
80	380	210		170		140	121		30		3		4	8-Φ23		212		57
100	430	250		200		168	150		32		3		4.5	8-Φ25		248		89
125	500	295		240		202	176		36		3		4.5	8-Φ30		296		135
150	550	340		280		240	204		38		3		4.5	8-Φ34		330		184
200	650	405		345		300	260		44		3		4.5	12-Φ34		385		266
250	775	470		400		352	313		48		3		4.5	12-Φ41		445		396
300	900	530		460		412	364		54		4		4.5	16-Φ41		474		643
350	1025	595		525		475	422		60		4		5	16-Φ41		514		815
400	1150	670		585		525	474		66		4		5	16-Φ48		616		1234
