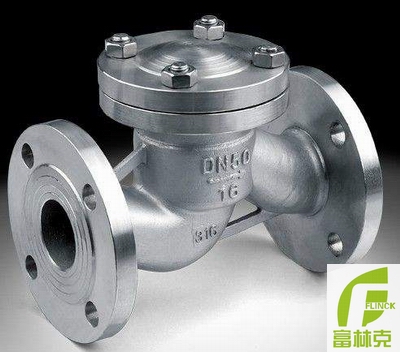

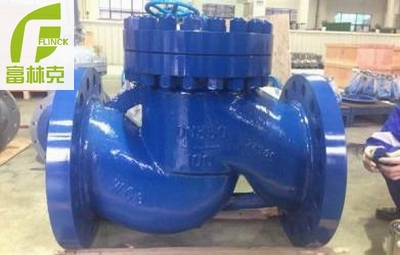

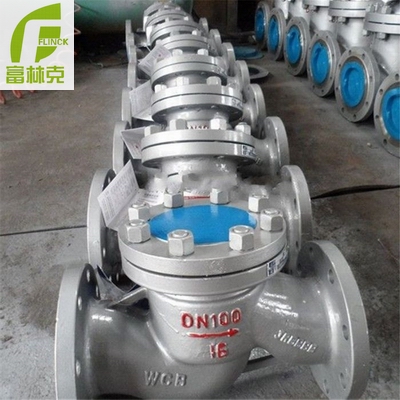

法兰升降式止回阀是一种阀瓣沿着阀体垂直中心线滑动的止回阀,通常只能安装在水平管道上,高压小口径的止回阀阀瓣可采用圆球形,升降式止回阀的阀体形状与截止阀一样
法兰升降式止回阀是一种阀瓣沿着阀体垂直中心线滑动的止回阀,通常只能安装在水平管道上,高压小口径的止回阀阀瓣可采用圆球形,升降式止回阀的阀体形状与截止阀一样
法兰升降式止回阀描述
型号: H41H/W/Y
结构:升降式(水平安装)
材料: 不锈钢/铸钢
原理--
富林克法兰升降式止回阀是一种阀瓣沿着阀体垂直中心线滑动的止回阀,通常只能安装在水平管道上,高压小口径的止回阀阀瓣可采用圆球形,升降式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大,但密封性较旋启式好。
用途--
法兰升降式止回阀选用于公称压力PN1.6~6.4MPa,工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上。升降式止回阀适用介质为:水、油品、蒸汽等。
特点--
1、选材考究,符合国内、外相关标准,材料的全面质量高。
2、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
6、阀瓣沿着阀体垂直中心线滑动,适用于水平安装,密封性较旋启式好。
7、具有耐磨、耐高温、耐腐蚀、抗擦伤的性能。
设计与制造 |
GB/T12235 |
|
连接端尺寸 |
结构长度 |
GB/T12221 |
法兰尺寸 |
JB/T79 |
|
检验与试验 |
JB/T9092 |
|
材料 |
碳钢 |
GB/T12229 |
不锈钢 |
GB/T12230 |
|
合金钢 |
Q/ZB66 |
|
标志 |
GB/T12220 |
|
供货 |
JB/T7928 |
公称压力 PN(MPa) |
试验压力 (MPa) |
适用温度 (℃) |
适用介质 |
||||
强度试验 |
密封试验 |
WCB |
Cr5Mo |
1Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
||
1.6 |
2.4 |
1.8 |
≤425 |
≤550 |
≤220 |
≤200 |
水、油品、蒸汽、酸性介质 |
2.5 |
3.8 |
2.8 |
|||||
4.0 |
6.0 |
4.4 |
|||||
6.4 |
9.6 |
7.1 |
|||||
10.0 |
15.0 |
11.0 |
|||||
16.0 |
24.0 |
17.6 |
|||||
25.0 |
37.5 |
27.5 |
阀体 |
阀盖 |
阀瓣 |
阀座 |
适用介质 |
适用温度 (≤℃) |
WCB |
WCB+D507Mo |
WCB+D577 |
水、油品、蒸汽 |
425 |
|
ZG1Cr18Ni9Ti |
0Cr18Ni9+Stellite12 |
0Cr18Ni9+Stellite6 |
销酸类 |
200 |
|
ZG1Cr18Ni2Mo2Ti |
CF8M+Stellite12 |
ZG1Cr18Ni2Mo2Ti |
磷酸、醋酸类、混酸 |
200 |
|
ZG00Cr17Ni14Mo2 |
CF3M+Stellite12 |
CF3M+Stellite6 |
尿素、甲铵液、磷酸 |
200 |
|
ZG1Cr5Mo |
ZG1Cr5Mo+Stellite12 |
ZG1Cr5Mo+Stellite6 |
水、油品、蒸汽 |
550 |

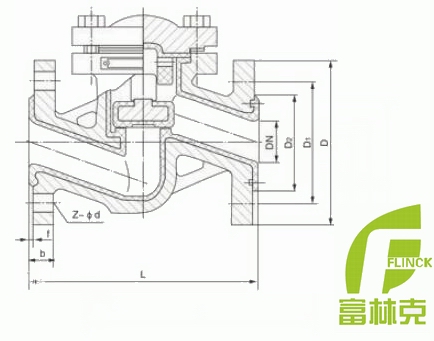

法兰升降式止回阀结构图
DN |
L |
D |
Dl |
D2 |
b |
Z-φd |
H |
WT(Kg) |
||||||||
H41H-16C 、 H41Y-16C 、 H41Y-16P 、 H41Y-16R 、 H41Y-16I |
||||||||||||||||
15 |
130 |
95 |
65 |
45 |
14 |
4-φ14 |
77 |
3 |
||||||||
20 |
150 |
105 |
75 |
55 |
14 |
4-φ14 |
77 |
4 |
||||||||
25 |
160 |
115 |
85 |
65 |
14 |
4-φ14 |
80 |
5 |
||||||||
32 |
180 |
135 |
100 |
78 |
16 |
4-φ18 |
85 |
7 |
||||||||
40 |
200 |
145 |
110 |
85 |
16 |
4-φ18 |
95 |
9 |
||||||||
50 |
230 |
160 |
125 |
100 |
16 |
4-φ18 |
105 |
10 |
||||||||
65 |
290 |
180 |
145 |
120 |
18 |
4-φ18 |
120 |
20 |
||||||||
80 |
310 |
195 |
160 |
135 |
20 |
8-φ18 |
130 |
30 |
||||||||
100 |
350 |
215 |
180 |
155 |
20 |
8-φ18 |
140 |
39 |
||||||||
125 |
400 |
245 |
210 |
185 |
22 |
8-φ18 |
155 |
50 |
||||||||
150 |
480 |
280 |
240 |
210 |
24 |
8-φ23 |
180 |
70 |
||||||||
200 |
600 |
335 |
295 |
265 |
26 |
12-φ23 |
211 |
231 |
||||||||
250 |
730 |
405 |
355 |
320 |
30 |
12-φ25 |
260 |
25l |
||||||||
300 |
850 |
460 |
410 |
375 |
34 |
12-φ25 |
323 |
395 |
||||||||
H41H-25 、 H41Y-25 、 H41Y-25P 、 H41Y-25R 、 H41Y-251 |
||||||||||||||||
15 |
130 |
95 |
65 |
45 |
16 |
4-φ14 |
100 |
3 . 4 |
||||||||
20 |
150 |
105 |
75 |
55 |
16 |
4-φ14 |
105 |
5 |
||||||||
25 |
160 |
115 |
85 |
65 |
16 |
4-φ14 |
120 |
5 . 7 |
||||||||
32 |
180 |
135 |
100 |
78 |
18 |
4-φ18 |
130 |
9 . 1 |
||||||||
40 |
200 |
145 |
110 |
85 |
18 |
4-φ18 |
135 |
11 . 8 |
||||||||
50 |
230 |
160 |
125 |
100 |
20 |
4-φ18 |
149 |
14 . 4 |
||||||||
65 |
290 |
180 |
145 |
120 |
22 |
8-φ18 |
160 |
23 |
||||||||
80 |
310 |
195 |
160 |
135 |
22 |
8-φ18 |
169 |
30 |
||||||||
100 |
350 |
230 |
190 |
160 |
24 |
8-φ23 |
194 |
44 |
||||||||
125 |
400 |
270 |
220 |
180 |
28 |
8-φ25 |
222 |
65 |
||||||||
150 |
480 |
300 |
250 |
218 |
30 |
8-φ25 |
255 |
99 |
||||||||
200 |
600 |
360 |
310 |
278 |
34 |
12-φ25 |
305 |
190 |
||||||||
250 |
730 |
425 |
370 |
332 |
36 |
12-φ30 |
355 |
323 |
||||||||
300 |
850 |
485 |
430 |
390 |
40 |
16-φ30 |
410 |
450 |
||||||||
通径 DN |
L |
D |
D1 |
D2 |
D6 |
b |
Z-φd |
H |
WT(Kg) |
|||||||
H41H-40 、 H41Y-40 、 H41Y-40P 、 H4lY-40R 、 H41Y-401 |
||||||||||||||||
15 |
130 |
95 |
65 |
45 |
40 |
16 |
4-φ14 |
100 |
4 |
|||||||
20 |
150 |
105 |
75 |
55 |
51 |
16 |
4-φ14 |
105 |
5 . 5 |
|||||||
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4-φ14 |
120 |
6 |
|||||||
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-φ18 |
130 |
12 |
|||||||
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-φ18 |
135 |
14 |
|||||||
50 |
230 |
160 |
125 |
100 |
88 |
20 |
4-φ18 |
149 |
18 |
|||||||
65 |
290 |
180 |
145 |
120 |
110 |
22 |
8-φ18 |
160 |
27 |
|||||||
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-φ18 |
169 |
36 |
|||||||
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-φ23 |
194 |
50 |
|||||||
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-φ25 |
225 |
75 |
|||||||
120 |
480 |
300 |
250 |
218 |
204 |
30 |
8-φ25 |
255 |
119 |
|||||||
200 |
600 |
375 |
320 |
282 |
260 |
38 |
12-φ30 |
305 |
217 |
|||||||
250 |
730 |
445 |
385 |
345 |
313 |
42 |
12-φ34 |
360 |
365 |
|||||||
300 |
850 |
510 |
450 |
408 |
364 |
46 |
12-φ34 |
415 |
310 |
|||||||
通径 DN |
L |
D |
D1 |
D2 |
D6 |
b |
Z-φd |
H |
WT(Kg) |
|||||||
H41H-64 、 H4lY-64 、 H41Y-64P 、 H41Y-64R 、 H41Y-641 |
||||||||||||||||
15 |
210 |
105 |
75 |
55 |
40 |
18 |
4-φ14 |
100 |
7 |
|||||||
20 |
230 |
125 |
90 |
68 |
51 |
20 |
4-φ18 |
110 |
ll |
|||||||
25 |
230 |
135 |
100 |
78 |
58 |
22 |
4-φ18 |
125 |
13 |
|||||||
32 |
260 |
150 |
110 |
82 |
66 |
24 |
4-φ23 |
140 |
14 |
|||||||
40 |
260 |
165 |
125 |
95 |
76 |
24 |
4-φ23 |
168 |
20 |
|||||||
50 |
300 |
175 |
135 |
105 |
88 |
26 |
4-φ23 |
170 |
23 |
|||||||
65 |
340 |
200 |
160 |
130 |
110 |
28 |
8-φ23 |
188 |
37 |
|||||||
80 |
380 |
210 |
170 |
140 |
121 |
30 |
8-φ23 |
205 |
46 |
|||||||
100 |
430 |
250 |
200 |
168 |
150 |
32 |
8-φ25 |
230 |
68 |
|||||||
125 |
500 |
295 |
240 |
202 |
176 |
36 |
8-φ30 |
230 |
89 |
|||||||
150 |
550 |
340 |
280 |
240 |
204 |
38 |
8-φ34 |
265 |
131 |
|||||||
200 |
650 |
405 |
345 |
300 |
260 |
44 |
12-φ34 |
310 |
235 |
