截止止回阀是一种可起到截止和止回两种作用的阀门。这种阀门是把阀杆和阀瓣的连接设计成可以开的结构,所以,在关闭阀门时,阀杆可顶住阀瓣运动,使阀瓣密封面与阀座密封面密合,达到关闭阀门状态。此时,阀门起切断管路中介质的截止阀作用。当开启阀门时,是阀杆与阀瓣脱开,此时,阀门可作为防止介质倒流的止回阀用。
截止止回阀是一种可起到截止和止回两种作用的阀门。这种阀门是把阀杆和阀瓣的连接设计成可以开的结构,所以,在关闭阀门时,阀杆可顶住阀瓣运动,使阀瓣密封面与阀座密封面密合,达到关闭阀门状态。此时,阀门起切断管路中介质的截止阀作用。当开启阀门时,是阀杆与阀瓣脱开,此时,阀门可作为防止介质倒流的止回阀用。

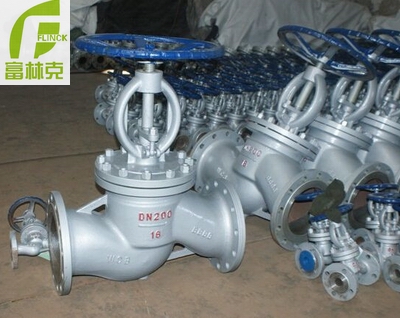

截止止回阀描述
型号:直通式JH48H,角式JH44H
尺寸:DN15-DN200
压力:PN16-PN64
温度:--20℃~350℃
材质:碳钢,不锈钢
传动:手动
连接:法兰,焊接
富林克截止止回阀是一种可起到截止和止回两种作用的阀门。这种阀门是把阀杆和阀瓣的连接设计成可以开的结构,所以,在关闭阀门时,阀杆可顶住阀瓣运动,使阀瓣密封面与阀座密封面密合,达到关闭阀门状态。此时,阀门起切断管路中介质的截止阀作用。当开启阀门时,是阀杆与阀瓣脱开,此时,阀门可作为防止介质倒流的止回阀用。
特点--
1.以前在泵的出口处往往都需要安装一个截止阀(或闸阀)和一个止回阀,现在就可以用这种截止、止回、两用阀来代替了。这种阀门尤其适合于安装位置受到限制的场合。
2.弹簧是用不锈钢制作的,因具有很强的耐蚀性。
3.泵停止连转时,弹簧力先合上阀瓣,因而防止水锤。
4.阀座密封面用钴基硬质合金等离子喷焊而成。密封面的硬度高、耐磨擦、抗擦伤、使用寿命长。
5.阀瓣在阀体内上、下移动,当介质倒流时,靠介质压力自动把阀门关闭。如需要可装弹簧,辅助阀瓣关闭。
截止止回阀内部结构图
设计与制造 |
GB/T12235 |
|
连接端尺寸 |
结构长度 |
GB/T12221 |
|
法兰尺寸 |
JB/T79 |
检验与试验 |
JB/T9092 |
|
材 料 |
碳钢 |
GB/T12229 |
|
不锈钢 |
GB/T12230 |
|
合金钢 |
Q/ZB66 |
标 志 |
GB/T12220 |
|
供 货 |
JB/T7928 |
型号 |
材料 |
|||
|
阀体、阀盖 |
阀杆 |
密封面 |
填料 |
J48H |
WCB,304 |
铬不锈钢 |
cr13 |
石墨、柔性石墨 |
公称压力 |
1.6 |
2.5 |
4 |
6.4 |
10 |
16 |
强度试验 |
2.4 |
3.8 |
6 |
9.6 |
15 |
24 |
水密封试验 |
1.8 |
2.8 |
4.4 |
7.4 |
11 |
18 |
上密封试验 |
1.8 |
2.8 |
4.4 |
7.04 |
11 |
18 |
气密封试验 |
0.4-0.7 |

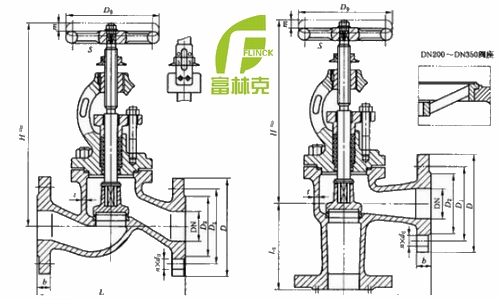

截止止回阀结构图
截止止回阀尺寸
1.6MPa 主要外形及连接尺寸:
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
凸面法兰 RF J4 8 H 16C 16P 16R 16I |
10 |
130 |
90 |
60 |
40 |
14 |
4-Φ14 |
198 |
120 |
15 |
130 |
95 |
65 |
45 |
14 |
4-Φ14 |
218 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
258 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
275 |
140 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
280 |
160 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
330 |
180 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-Φ18 |
350 |
200 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-Φ18 |
370 |
280 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
400 |
280 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
415 |
320 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
460 |
360 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
510 |
450 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-Φ23 |
710 |
500 |
|
250 |
650 |
405 |
335 |
320 |
30 |
12-Φ25 |
786 |
550 |
|
300 |
750 |
460 |
410 |
375 |
30 |
12-Φ25 |
925 |
600 |
2.5MPa 主要外形及连接尺寸:
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
J4 8 H 25C 25P 25R 25I |
10 |
130 |
90 |
60 |
40 |
16 |
4-Φ14 |
198 |
120 |
15 |
130 |
95 |
65 |
45 |
16 |
4-Φ14 |
218 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-Φ14 |
258 |
140 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-Φ14 |
275 |
140 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-Φ18 |
280 |
160 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-Φ18 |
330 |
180 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-Φ18 |
350 |
200 |
|
65 |
290 |
180 |
145 |
125 |
22 |
8-Φ18 |
400 |
280 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
355 |
280 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
415 |
320 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Φ25 |
460 |
360 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
510 |
450 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-Φ25 |
710 |
500 |
|
250 |
622 |
425 |
370 |
332 |
36 |
12-Φ30 |
786 |
550 |
|
300 |
698 |
485 |
430 |
390 |
40 |
16-Φ30 |
925 |
600 |
4.0MPa 主要外形及连接尺寸:
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-Φd |
H |
D0 |
凹凸法兰 MFM J4 8 H 40 40P 40R 40I |
10 |
130 |
90 |
60 |
41 |
35 |
14 |
4-Φ14 |
198 |
120 |
15 |
130 |
95 |
65 |
45 |
40 |
16 |
4-Φ14 |
233 |
120 |
|
20 |
150 |
105 |
75 |
55 |
51 |
16 |
4-Φ14 |
295 |
140 |
|
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4-Φ14 |
285 |
160 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-Φ18 |
302 |
160 |
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-Φ18 |
355 |
200 |
|
50 |
230 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
373 |
200 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
8-Φ18 |
408 |
280 |
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
436 |
280 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-Φ23 |
480 |
320 |
|
125 |
4001 |
270 |
220 |
188 |
176 |
28 |
8-Φ25 |
588 |
360 |
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
8-Φ25 |
611 |
400 |
|
200 |
600 |
375 |
320 |
282 |
260 |
38 |
12-Φ30 |
720 |
400 |
6.4MPa 主要外形及连接尺寸:
6.4MPa |
15 |
170 |
105 |
75 |
55 |
40 |
18 |
4-14Φ |
195 |
400 |
凹凸法兰 MFM J4 8 H 64 64P 64R 64I |
20 |
190 |
125 |
90 |
68 |
51 |
20 |
4-Φ18 |
228 |
160 |
25 |
210 |
135 |
100 |
78 |
58 |
22 |
4-Φ18 |
275 |
180 |
|
32 |
230 |
150 |
110 |
82 |
66 |
24 |
4-Φ23 |
325 |
200 |
|
40 |
260 |
165 |
125 |
95 |
76 |
24 |
4-Φ23 |
360 |
240 |
|
50 |
300 |
175 |
135 |
105 |
88 |
26 |
4-Φ23 |
410 |
280 |
|
65 |
340 |
200 |
160 |
130 |
110 |
28 |
8-Φ23 |
450 |
320 |
|
80 |
380 |
210 |
170 |
140 |
121 |
30 |
8-Φ23 |
485 |
360 |
|
100 |
430 |
250 |
200 |
168 |
150 |
32 |
8-Φ25 |
537 |
400 |
|
125 |
500 |
295 |
240 |
202 |
176 |
36 |
8-Φ30 |
631 |
400 |
|
150 |
550 |
340 |
280 |
240 |
204 |
38 |
8-Φ34 |
646 |
450 |
|
200 |
650 |
405 |
345 |
300 |
260 |
44 |
12-Φ34 |
813 |
500 |
