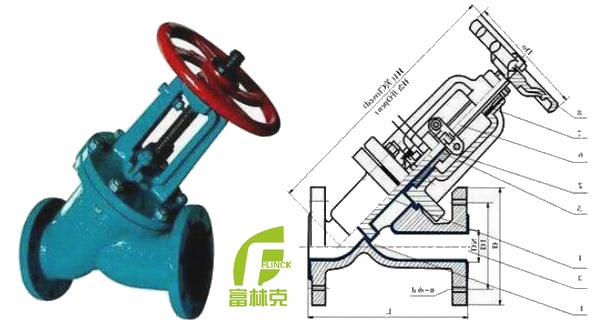

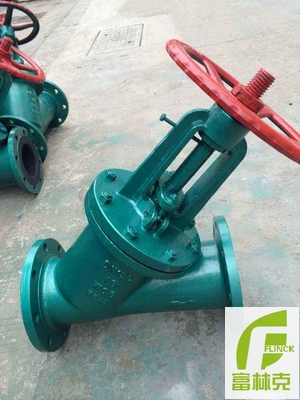

衬胶截止阀有三种结构型式,分为J41J直通式衬胶截止阀、J45J直流式衬胶截止阀、J44J直角式衬胶截止阀,具有结构紧凑、启闭灵活,专用于控制一般腐蚀性介质
衬胶截止阀有三种结构型式,分为J41J直通式衬胶截止阀、J45J直流式衬胶截止阀、J44J直角式衬胶截止阀,具有结构紧凑、启闭灵活,专用于控制一般腐蚀性介质

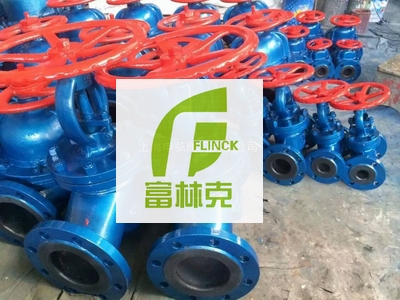

衬胶截止阀描述

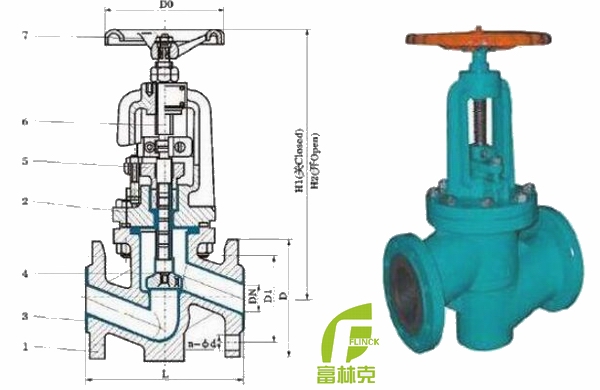

型号:J41J、J45J、J44J
尺寸:DN15-DN200
压力:PN16
温度:-5℃~80℃
材质:铸铁,碳钢,不锈钢
传动:手动,电动
连接:法兰
富林克衬胶截止阀有三种结构型式,分为J41J直通式衬胶截止阀、J45J直流式衬胶截止阀、J44J直角式衬胶截止阀,具有结构紧凑、启闭灵活,专用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管路中,具有强度高、耐腐蚀性好的特点。
用途--
衬胶截止阀被广泛应用在石油、化工、污水处理、电厂脱硫等管路系统中做截断或接通介质,适用于除强氧化剂(如硝酸、铬酸、浓流酸及过氧化氢等和有机溶剂)外的氢氰酸、50%氟硅酸、盐酸、30%硫酸、50%氢氟酸、85%磷酸、碱、盐类、镀金属溶液、氢氧化纳、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类、有机酸及醛类、水泥、石灰浆、植物油、元素气体、醚类、酮类、酯类、除盐水、净化水等介质
设计标准 |
GB12233/GB12233 |
结构长度 |
GB12221 |
法兰标准 |
JB/T79-94 |
GB9113.1-26 |
|
检验试验 |
GB/T13927 |
驱动方式 |
手动、电动、气动 |
结构形式 |
直通、直流、角式 |
公称压力 |
0.6、1.0、1.6、2.5 |
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈钢 |
超低碳不锈阀 |
||
Z |
C |
P |
R |
P L |
R L |
||
1 |
阀体/端盖/闸板 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
阀杆 |
35 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
3 |
衬里/阀座 |
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
|||||
4 |
填料/压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F 4 ) |
PTFE(F 4 ) |
PTFE(F 4 ) |
|||
6 |
活节螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|||
7 |
阀杆螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
|||
8 |
紧固螺母 |
45 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
9 |
螺母 |
|
0Cr18Ni9 |
0Cr18Ni9 |
|||
10 |
手轮 |
WCB |
WCB |
WCB |
衬胶截止阀结构尺寸
公称通径 |
标准值 |
参考值 |
||||||||||||||||
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-Фd |
D0 |
H1 |
H2 |
WT(Kg) |
||||||
PN1.0MPa |
||||||||||||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
100 |
165 |
180 |
6.5 |
||||||
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
100 |
195 |
215 |
7 |
||||||
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
120 |
210 |
235 |
7.8 |
||||||
32 |
1 1 /4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
140 |
215 |
245 |
11 |
||||||
40 |
1 1 /2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
140 |
260 |
295 |
13 |
||||||
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
160 |
300 |
345 |
15 |
||||||
65 |
2 1 /2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
180 |
320 |
380 |
23 |
||||||
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-Ф18 |
240 |
390 |
465 |
38 |
||||||
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-Ф18 |
240 |
450 |
540 |
42 |
||||||
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-Ф18 |
280 |
460 |
570 |
55 |
||||||
150 |
6 |
480 |
380 |
240 |
210 |
3 |
24 |
8-Ф23 |
320 |
530 |
665 |
77 |
||||||
200 |
8 |
600 |
335 |
295 |
265 |
3 |
26 |
8-Ф23 |
360 |
600 |
790 |
135 |
公称通径 |
标准值 |
参考值 |
||||||||||||||||
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-Фd |
D0 |
H1 |
H2 |
WT(Kg) |
||||||
PN1.0MPa |
||||||||||||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
100 |
165 |
180 |
6.5 |
||||||
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
100 |
195 |
215 |
7 |
||||||
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
120 |
210 |
235 |
7.8 |
||||||
32 |
1 1 /4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
140 |
215 |
245 |
11 |
||||||
40 |
1 1 /2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
140 |
260 |
295 |
13 |
||||||
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
160 |
300 |
345 |
15 |
||||||
65 |
2 1 /2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
180 |
320 |
380 |
23 |
||||||
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-Ф18 |
240 |
390 |
465 |
38 |
||||||
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-Ф18 |
240 |
450 |
540 |
42 |
||||||
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-Ф18 |
280 |
460 |
570 |
55 |
||||||
150 |
6 |
480 |
380 |
240 |
210 |
3 |
24 |
8-Ф23 |
320 |
530 |
665 |
77 |
||||||
200 |
8 |
600 |
335 |
295 |
265 |
3 |
26 |
8-Ф23 |
360 |
600 |
790 |
135 |

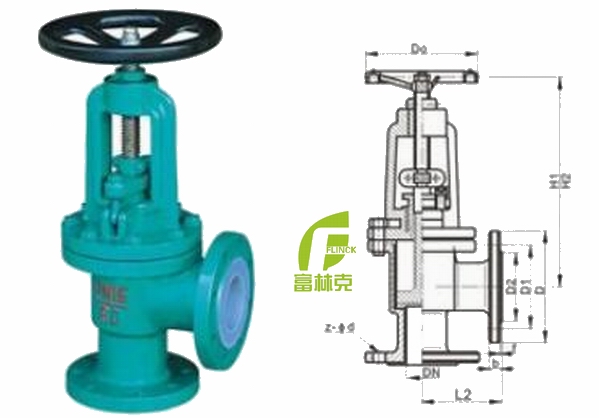

公称通径 |
标准值 |
参考值 |
||||||||||
DN(mm) |
NPS(inch) |
L2 |
D |
D1 |
D2 |
f |
b |
Z-Фd |
D0 |
H1 |
H2 |
WT(Kg) |
PN1.0MPa |
||||||||||||
15 |
1/2 |
90 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
100 |
165 |
180 |
6.5 |
20 |
3/4 |
95 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
100 |
195 |
215 |
7 |
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
120 |
210 |
235 |
7.8 |
32 |
1 1 /4 |
105 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
140 |
215 |
245 |
11 |
40 |
1 1 /2 |
115 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
140 |
260 |
295 |
13 |
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
160 |
300 |
345 |
15 |
65 |
2 1 /2 |
145 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
180 |
320 |
380 |
23 |
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
4-Ф18 |
240 |
390 |
465 |
38 |
100 |
4 |
175 |
215 |
180 |
155 |
3 |
22 |
8-Ф18 |
240 |
450 |
540 |
42 |
125 |
5 |
200 |
245 |
210 |
185 |
3 |
24 |
8-Ф18 |
280 |
460 |
570 |
55 |
150 |
6 |
225 |
380 |
240 |
210 |
3 |
24 |
8-Ф23 |
320 |
530 |
665 |
77 |
200 |
8 |
275 |
335 |
295 |
265 |
3 |
26 |
8-Ф23 |
360 |
600 |
790 |
