德标止回阀结构一般与截止阀相似,其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于中小口径的场合
德标止回阀结构一般与截止阀相似,其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于中小口径的场合
德标止回阀描述
型号:H41H/W、H44H/W
尺寸:DN15-DN300
压力:PN16-PN40
温度:-20℃~+425℃
材质:铸铁，碳钢，不锈钢，铬钼钢,铬钥钒钢
结构:升降式，旋启式
执行标准：
1.设计和制造标准按照: DIN3356 ；
2.结构长度按照: DIN3202；
3.法兰端尺寸按照：DIN2543-2545
4.对焊端尺寸按照：DIN3239
5.检验和测试按照: DIN3230
富林克德标止回阀结构一般与截止阀相似,其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于中小口径的场合。当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。
特点
1.自动密封阀门，本阀依靠介质本身流动而自动开、闭阀瓣，有效防止介质倒流；
2.阀瓣带有不锈钢弹簧装置，阀门横竖均可安装；
3.密封面堆焊CO硬质合金，耐磨、耐腐、抗摩擦、使用寿命长；
4.产品结构合理、密封可靠、性能优良、造型美观；
5.关闭扭力小，密封性好，密封面间磨擦力小
6.阀瓣限位装置，防止阀瓣打开位置过高而无法关闭。
7.实心销轴安装精确，强度高，保证了阀门的使用性能和使用寿命
8.摇杆具有足够的强度，关闭时有足够的自由度以利于阀瓣关闭。
9.阀瓣具有足够的强度和刚度，阀瓣密封面可根据用户要求堆焊金属材料或镶嵌非金属材料
|
结构形式Construction |
DIN3356 |
|
结构长度facetofacedimension |
DIN3202 |
|
连接法兰flangedends |
DIN2543-2546 |
|
试验和检验test inspection |
DIN3230-75 |
|
公称压力(MPa) nominalpressure |
壳体试验压力(MPa) shelltest |
密封试验压力(MPa) sealingtest |
适用温度(℃) suitabletemp |
适用介质 suitablemadium |
|
1.6 |
2.4 |
1.76 |
-20℃-350℃ |
水、蒸汽、油品等 water,steam,oil,etc. |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
|
序号NO. |
名称partname |
材质material |
|
1 |
阀体body |
GS-C25、CF8、CF3 |
|
2 |
阀瓣disc |
2CR13、F304、F316 |
|
3 |
金属垫片Metalspiralwoundgasket |
石棉+不锈钢 Asbestos+stainlesssteel、PTFE |
|
4 |
阀盖bonnet |
GS-C25、CF8、CF3 |
|
5 |
六角螺母Hexagonnut |
ASTMA1932H、A193-8、A193-8M |
|
6 |
双头螺栓bolt |
ASTMA193B7、A193-B8、A193-B8M |

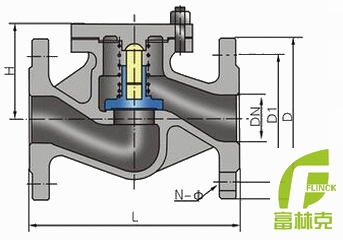

德标止回阀结构图
德标止回阀尺寸
|
压力等级 pressure |
PN16 |
|||||||||||||
|
口径size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
325 |
365 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
1017 |
1446 |
|
重量(kg)Weight |
2.4 |
3.0 |
3.8 |
5.7 |
7.4 |
10.3 |
15.2 |
20.4 |
31 |
49 |
69 |
132 |
198 |
278 |
|
压力等级 pressure |
PN25 |
|||||||||||||
|
口径size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
325 |
365 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
1017 |
1446 |
|
重量(kg)Weight |
2.4 |
3.0 |
3.8 |
6 |
8 |
11 |
16 |
21 |
32 |
51 |
70 |
136 |
318 |
330 |
|
压力等级 pressure |
PN40 |
|||||||||||||
|
口径size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
325 |
365 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
1017 |
1446 |
|
重量(kg)Weight |
2.4 |
3.0 |
3.8 |
7.1 |
10.4 |
12.7 |
22.5 |
28 |
40 |
64 |
90 |
170 |
240 |
370 |

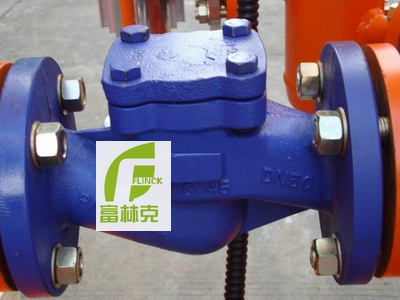

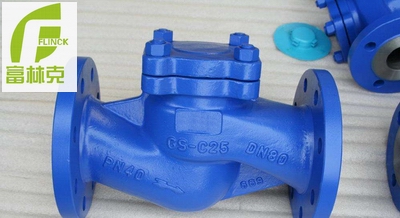

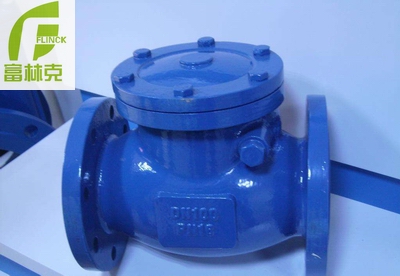

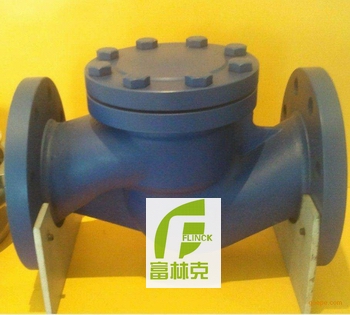

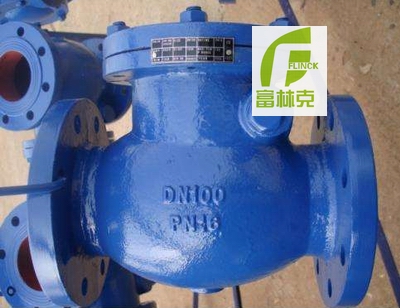

DIN德标止回阀
