日标止回阀无外泄露、密封性能好、线性震动小、压降小等特点,阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流
日标止回阀无外泄露、密封性能好、线性震动小、压降小等特点,阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流

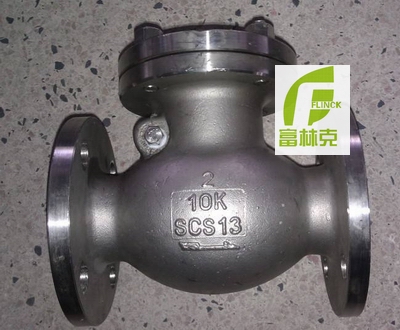

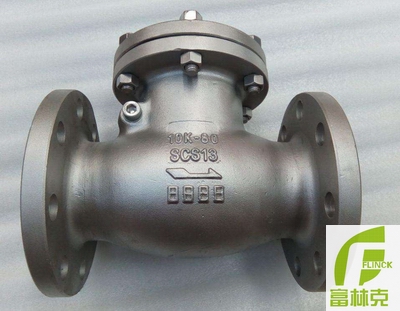

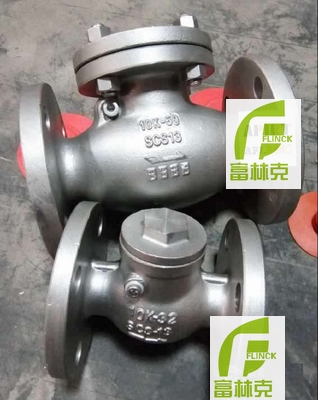

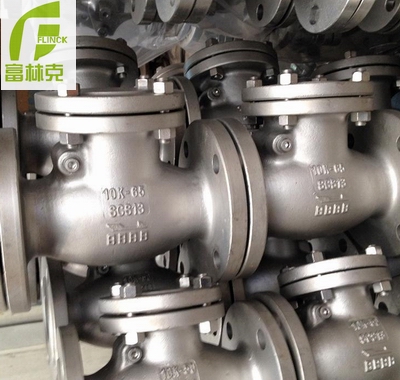

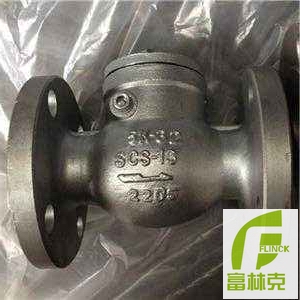

日标止回阀描述
型号:H41H/W、H44H/W
尺寸:15A-300A
压力:10K-40K
温度:-20℃~+425℃
材质:铸铁,碳钢,不锈钢,铬钼钢,铬钥钒钢
结构:升降式,旋启式
富林克日标止回阀无外泄露、密封性能好、线性震动小、压降小等特点,阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
特点
1.自动密封阀门,本阀依靠介质本身流动而自动开、闭阀瓣,有效防止介质倒流;
2.阀瓣带有不锈钢弹簧装置,阀门横竖均可安装;
3.密封面堆焊CO硬质合金,耐磨、耐腐、抗摩擦、使用寿命长;
4.产品结构合理、密封可靠、性能优良、造型美观;
5.关闭扭力小,密封性好,密封面间磨擦力小
6.阀瓣限位装置,防止阀瓣打开位置过高而无法关闭。
7.实心销轴安装精确,强度高,保证了阀门的使用性能和使用寿命
8.摇杆具有足够的强度,关闭时有足够的自由度以利于阀瓣关闭。
9.阀瓣具有足够的强度和刚度,阀瓣密封面可根据用户要求堆焊金属材料或镶嵌非金属材料

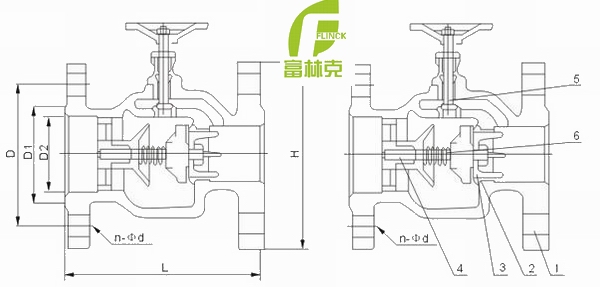

无冲击止回阀结构图
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
JIS B2002 |
JIS B2212 B2214 |
JIS B2074 B2084 |
JIS B2003 |
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
JIS B2074 B2084 |
JIS B2002 |
JIS B2212 B2214 |
JIS B2074 B2084 |
JIS B2003 |
压力等级或公称压力 |
壳体试验 (Mpa) |
密封试验 (MPa) |
|
高压液密封 |
低压气密封 |
||
JISlOK |
3.0 |
2.2 |
0.6 |
JIS20K |
7.5 |
5.5 |
|
JIS 4 OK |
15.0 |
11. 0 |
零件名称 |
材 料 |
||||||||
阀体 阀盖 阀瓣 摇杆 |
ASTM A216 WCB |
ASTM A351 CFB |
ASTM A351 CF8M |
ASTM A351 CF3 |
ASTM A351 CF3M |
||||
销轴 |
1Crl3 |
OCrl8Ni9 |
OCrl7Nil2M02 |
OOCrl9Nil0 |
OOCrl7Nil4M02 |
||||
F6a |
304 |
316 |
304L |
316L |
|||||
阀瓣 |
密封面 |
13Cr |
13Cr |
STL |
本体 本体 STL 本体 STLR STL |
||||
阀座 |
13Cr |
STL |
STL |
||||||
阀瓣螺母 |
1Crl3 |
0Crl8Ni9 |
OCrl7Nil2M02 |
00Crl9NilO |
OOCrl7Ni4M02 |
||||
410 |
304 |
316 |
304L |
316L |
|||||
防松销 |
OCCr8Ni9 |
0Crl7Nil2M02 |
00Crl9NilO |
00Crl7Nil4M02 |
|||||
304 |
316 |
304L |
316L |
||||||
垫片 |
柔性石墨复合垫 (芯板:碳钢或不锈钢)不锈钢带,柔性石墨缠绕垫 |
||||||||
中法兰螺栓 |
350CrM0 ASTM A193 B7 |
OCr18Ni9 ASTMA193 B8 |
|||||||
中法兰螺母 |
45 ASTM A1 94 2H |
OCr18Ni9 ASTM A194 8 |
|||||||
适用 工况 |
适用介质 |
水、蒸汽、油品等 |
硝酸等腐蚀介质 |
醋酸等腐蚀介质 |
强氧化性介质 |
尿素等腐蚀性介质 |
|||
适用温度 (℃) |
-29~425 |
-40~200(超出该温度范围、请在订货时注明) |

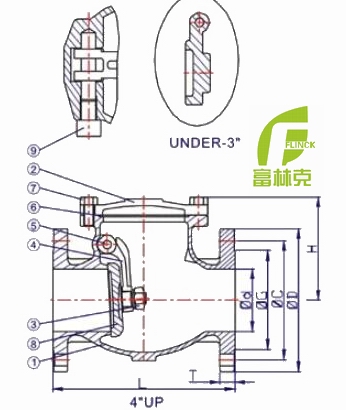

日标止回阀结构图
日标止回阀尺寸
压力 |
公称通径(DN) |
主要连接尺寸 (mm) |
H44外形尺寸 |
重量 (kg) |
|||||||
in |
mm |
L |
D |
C |
G |
T |
f |
z-φd |
H |
||
(2.0Mpa) (10K) |
2 |
50 |
203 |
152 |
120.5 |
92 |
16 |
1.6 |
4-19 |
165 |
17 |
2 1 /2 |
65 |
216 |
178 |
139.5 |
105 |
17.5 |
1.6 |
4-19 |
175 |
25 |
|
3 |
80 |
241 |
190 |
152.5 |
127 |
19.5 |
1.6 |
4-19 |
190 |
29 |
|
4 |
100 |
292 |
229 |
190.5 |
157 |
24 |
1.6 |
8-19 |
215 |
50 |
|
5 |
125 |
330 |
254 |
216 |
186 |
24 |
1.6 |
8-22 |
245 |
75 |
|
6 |
150 |
356 |
279 |
241.5 |
216 |
25.5 |
1.6 |
8-22 |
265 |
85 |
|
8 |
200 |
495 |
343 |
298.5 |
270 |
29 |
1.6 |
8-22 |
320 |
150 |
|
10 |
250 |
622 |
406 |
362 |
324 |
30.5 |
1.6 |
12-25 |
365 |
240 |
|
12 |
300 |
698 |
483 |
432 |
381 |
32 |
1.6 |
12-25 |
415 |
350 |
|
14 |
350 |
787 |
533 |
476 |
413 |
35 |
1.6 |
12-29 |
460 |
460 |
|
16 |
400 |
864 |
597 |
540 |
470 |
37 |
1.6 |
16-29 |
495 |
580 |
|
20 |
500 |
978 |
698 |
635 |
584 |
43 |
1.6 |
20-32 |
590 |
840 |
|
24 |
600 |
1295 |
813 |
749.5 |
692 |
48 |
1.6 |
20-35 |
650 |
1140 |
|
28 |
700 |
1448 |
927 |
863.5 |
800 |
71.5 |
1.6 |
28-35 |
|
|
|
(5.0MPa) (20K) |
2 |
50 |
267 |
165 |
127 |
92 |
22.5 |
1.6 |
8-19 |
190 |
28 |
2 1 /2 |
65 |
292 |
190 |
149 |
105 |
25.5 |
1.6 |
8-22 |
205 |
33 |
|
3 |
80 |
318 |
210 |
168 |
127 |
28 5 |
1.6 |
8-22 |
220 |
45 |
|
4 |
100 |
356 |
254 |
200 |
157 |
32 |
1.6 |
8-22 |
245 |
70 |
|
5 |
125 |
400 |
279 |
235 |
186 |
35 |
1.6 |
8-22 |
275 |
110 |
|
6 |
150 |
444 |
318 |
270 |
216 |
36.5 |
1.6 |
12-22 |
295 |
150 |
|
8 |
200 |
533 |
381 |
330 |
270 |
41.5 |
1.6 |
12.25 |
330 |
230 |
|
10 |
250 |
622 |
444 |
387.5 |
324 |
48 |
1.6 |
16-29 |
420 |
390 |
|
12 |
300 |
711 |
521 |
451 |
381 |
51 |
1.6 |
16-32 |
480 |
520 |
|
14 |
350 |
838 |
584 |
514.5 |
413 |
54 |
1.6 |
20-32 |
535 |
710 |
|
16 |
400 |
864 |
648 |
571.5 |
470 |
57.5 |
1.6 |
20-35 |
585 |
890 |
|
20 |
500 |
1016 |
775 |
686 |
584.5 |
63.5 |
1.6 |
24-35 |
685 |
1360 |
|
24 |
600 |
1364 |
914.5 |
813 |
692.5 |
70 |
1.6 |
24-41 |
785 |
2040 |
|
4 0K (10.0MPa) |
2 |
50 |
292 |
165 |
127 |
92 |
26 |
6.4 |
8-19 |
210 |
32 |
2 1 /2 |
65 |
330 |
190 |
149 |
100 |
29 |
6.4 |
8-22 |
230 |
42 |
|
3 |
80 |
356 |
210 |
168 |
127 |
32 |
6.4 |
8-22 |
255 |
60 |
|
4 |
100 |
432 |
273 |
216 |
157 |
38 |
6.4 |
8-25 |
295 |
95 |
|
5 |
125 |
508 |
330 |
266.5 |
186 |
45 |
6.4 |
8-29 |
310 |
120 |
|
6 |
150 |
559 |
355.5 |
292 |
216 |
47.5 |
6.4 |
12-29 |
365 |
220 |
|
8 |
200 |
660 |
419.5 |
349 |
270 |
56 |
6.4 |
12-32 |
420 |
390 |
