高压卡箍平板闸阀阀体有扁体和圆体两种形式，阀座有双重密封和自清洗功能，阀座可自动退让泄掉过高的压力，闸板、阀座经特殊工艺处理、喷焊硬质合金，聚四氟乙烯，实现双重密封
高压卡箍平板闸阀阀体有扁体和圆体两种形式，阀座有双重密封和自清洗功能，阀座可自动退让泄掉过高的压力，闸板、阀座经特殊工艺处理、喷焊硬质合金，聚四氟乙烯，实现双重密封

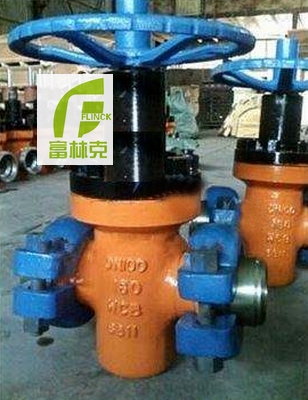

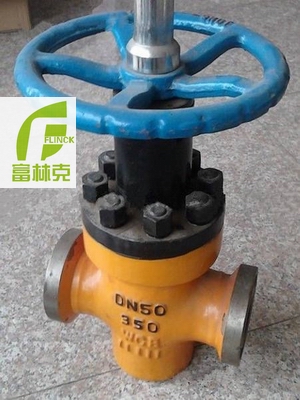

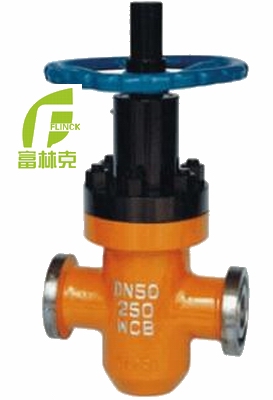

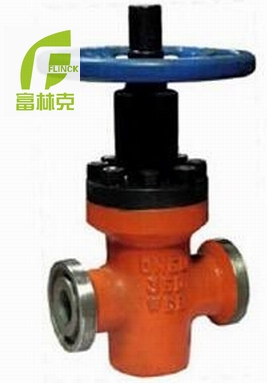

高压卡箍平板闸阀描述
型号:Z83Y/H、Z83F、KZ83Y
尺寸:DN40-DN80
压力:PN64-PN450
温度:-20℃~+100℃
材质:锻钢，铸钢，不锈钢304，铬钼钢
结构：双闸板，方体和圆体
安装位置：油田钻井，采油树井口、压裂井口、注水井口、天然气输送管道
富林克高压卡箍平板闸阀阀体有扁体和圆体两种形式，阀座有双重密封和自清洗功能，阀座可自动退让泄掉过高的压力，闸板、阀座经特殊工艺处理、喷焊硬质合金，聚四氟乙烯，实现双重密封。并可注油脂辅助密封双重保护，密封更可靠，使用寿命更长，主要用于油矿钻井泥浆循环系统设备，控制泥浆流通与关闭。
1.关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。
2.开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐浙加大，至极限时，导流孔与通道孔相重合，此时全开，这样实现了流量的任意调节。
结构特点 --
1.阀门两端压差越大，密封效果越好。
2.有非金属密封和金属密封两种。
3.每次关闭时闸板的轻微转动可使闸板磨损均匀。
4.定位关闭和相互独立的闸板确保操作方便、密封良好。
5.硬阀座面（钴铬合金），减少阀座和闸板的阀座间的刮擦作用可清洁闸板。
6.外部的抗旋转装置和行程机械限位装置可指示闸板位置，消除阀座面上由于扭矩而产生的应力。
7.阀体有扁体和圆体两种形式，阀座有双重密封和自清洗功能
8.全封闭结构，防护性能好，可适应全天候要求
|
零件名称 |
阀体、阀盖 |
闸板 |
阀杆 |
阀座 |
阀杆螺母 |
填料 |
|
"Z" 型 |
碳钢、铬钼钢 |
合金钢（焊硬质合金 ) |
不锈钢 |
合金钢（焊硬质合金 ) |
铝青铜 |
聚四氟乙烯、氟橡胶 PTFE 、 |
|
适用范围 |
PN10.0 ～ 42.0MPa |
DN25 ～ 200mm |
|
|
适用温度 |
-29 ～ 121℃ |
||
|
适用介质 |
普通型 |
石油、天然气、成油品、水等 |
|
|
抗硫型 |
含 H2S 、 CO2 的石油、天然气等 |
||
|
连接形式 |
法兰端、焊接端、卡箍端 |
||

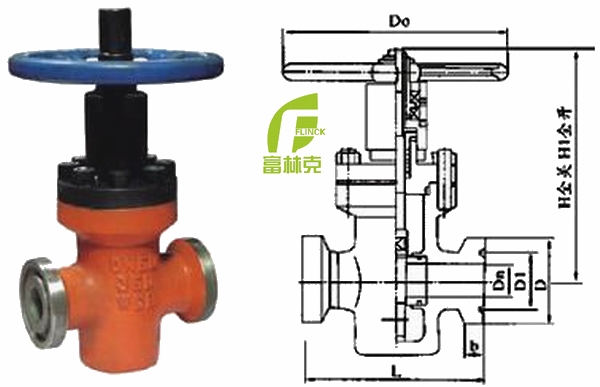

高压卡箍平板闸阀结构图
|
公称压力 PN(MPa) |
公称通径 DN(mm) |
外形尺寸 (mm) |
||||||||
|
L |
L1 |
H |
H1 |
Dn |
D1 |
D |
b |
D0 |
||
|
16 20 |
40 |
230 |
390 |
254 |
294 |
36 |
88.8 |
120 |
20 |
280 |
|
50 |
230 |
400 |
312 |
364 |
45 |
88.8 |
120 |
20 |
300 |
|
|
65 |
240 |
420 |
330 |
402 |
58 |
88.8 |
120 |
20 |
320 |
|
|
80 |
270 |
470 |
41 1 |
495 |
72 |
107.8 |
140 |
20 |
350 |
|
|
25 35 45 |
40 |
230 |
390 |
254 |
294 |
36 |
88.8 |
120 |
20 |
280 |
|
50 |
240 |
400 |
312 |
364 |
45 |
88.8 |
120 |
20 |
300 |
|
|
65 |
260 |
420 |
330 |
402 |
58 |
88.8 |
120 |
20 |
320 |
|
|
80 |
280 |
470 |
41 1 |
495 |
72 |
107.8 |
140 |
20 |
360 |
|
高压卡箍平板闸阀
