耐磨陶瓷蝶阀描述
型号:D371TC/D341TC
尺寸:DN50-DN500
压力:PN10-PN25
温度:-20℃~350℃
材质:铸钢,不锈钢304
传动方式:手动,气动,电动,蜗轮传动
富林克耐磨陶瓷的蝶阀在使用中密封面无磨损,而且双向密封,与一般蝶阀的根本区别在于结构特殊,它以阀杆的升降加旋转起到蝶板与阀体密封面吻合,达到密封目的。当阀杆上升到一定位置时,蝶板旋转90度,此时阀门全开、并也可控制阀杆上升、下降的位置,也可以调节介质流量生产的阀体和蝶板的密封部位,镶装结构陶瓷,耐磨性能好,适用于易磨损的工况管路上。
特点-
1.小巧轻便,容易拆装及维修,并可在任意位置安装。
2.结构简单、紧凑,操作扭矩小,90°回转开启迅速。
3.流量特性趋直线,调节性能好。
4.运动部分均采用结构陶瓷材料,弧面接触加工。采用偏心结构,减小运动部分的摩擦,延长阀门的使用寿命。
5.蝶阀部分材质可依用途更换,适用于多种高磨损、高温、高腐的特殊工况。
用途-
耐磨陶瓷蝶阀具有耐腐蚀、耐高温、耐磨损及耐冲蚀性能,广泛应用于石化、冶金、造纸、电站、炼油、煤炭等行业的各类酸碱盐气体、液体、高温蒸汽、泥浆和灰渣输送系统中作调节流量或切断介质。运动部分均采用陶瓷材料结构,弧面接触加工。采用偏心结构,减小运动部分的摩擦,延长阀门的使用寿命。
设计与制造 |
GB/T 12238 |
|
连接端尺寸 |
结构长度 |
GB/T 12221 |
法兰尺寸 |
GB/T 9113 |
|
检验与试验 |
JB/T 9092 |
|
材料 |
碳钢/304 |
GB/T 12229 |
不锈钢 |
Gb/T 12230 |
|
标志 |
Gb/T 12220 |
|
供货 |
Gb/T 12252 |
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
阀体 |
WCB/304 |
6 |
阀杆 |
2Cr13/304 |
2 |
压圈 |
Q235/304 |
7 |
填料 |
柔性石墨 |
3 |
阀座 |
结构陶瓷 |
8 |
填料压盖 |
WCB/304 |
4 |
密封圈 |
结构陶瓷 |
9 |
支架 |
WCB/304 |
5 |
阀板 |
WCB/304 |
10 |
驱动装置 |
成品件 |

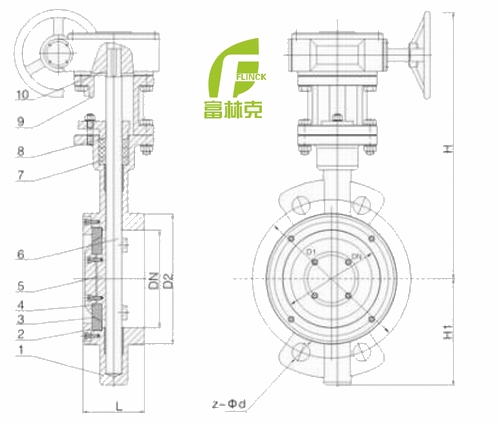

DN |
PN(Mpa) |
L |
D1 |
D2 |
H |
H1 |
z-Φd |
50 |
1.0 |
43 |
125 |
100 |
260 |
85 |
4-Φ18 |
65 |
46 |
145 |
120 |
285 |
95 |
4-Φ18 |
|
80 |
49 |
160 |
135 |
322 |
110 |
4-Φ18 |
|
100 |
56 |
180 |
155 |
338 |
122 |
8-Φ18 |
|
125 |
64 |
210 |
185 |
372 |
138 |
8-Φ18 |
|
150 |
70 |
240 |
210 |
404 |
158 |
8-Φ23 |
|
200 |
71 |
295 |
265 |
496 |
188 |
8-Φ23 |
|
250 |
76 |
350 |
320 |
558 |
224 |
12-Φ23 |
|
300 |
83 |
400 |
368 |
632 |
254 |
12-Φ23 |

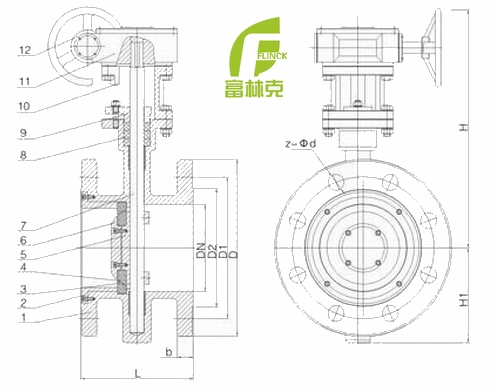

DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
H |
H1 |
z-Φd |
50 |
1.0 |
108 |
140 |
125 |
100 |
254 |
85 |
4-Φ18 |
65 |
112 |
160 |
145 |
120 |
278 |
95 |
4-Φ18 |
|
80 |
114 |
185 |
160 |
135 |
312 |
106 |
4-Φ18 |
|
100 |
127 |
205 |
180 |
155 |
330 |
114 |
8-Φ18 |
|
125 |
140 |
235 |
210 |
185 |
365 |
130 |
8-Φ18 |
|
150 |
140 |
260 |
240 |
210 |
404 |
148 |
8-Φ23 |
|
200 |
152 |
315 |
295 |
265 |
496 |
176 |
8-Φ23 |
|
250 |
165 |
370 |
350 |
320 |
558 |
210 |
8-Φ23 |
|
300 |
178 |
435 |
400 |
368 |
632 |
238 |
8-Φ23 |
