印染机械专用蝶阀广泛应用于各类高温高速染色机。该产品采用硬密封结构，中心衬不锈钢圈或全锈钢结构而适用于各种酸碱溶液。
印染机械专用蝶阀广泛应用于各类高温高速染色机。该产品采用硬密封结构，中心衬不锈钢圈或全锈钢结构而适用于各种酸碱溶液。

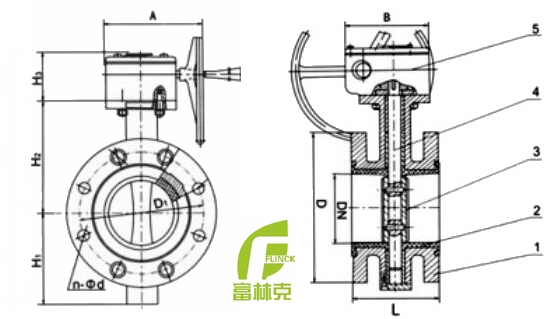

印染专用蝶阀描述
型号:D371X、D341X
尺寸:DN50-DN500
压力:PN10-PN16
温度:﹣20～80～120～170℃
材质:铸铁,铸钢,不锈钢304
传动方式:手动,气动,电动,蜗轮传动
富林克印染机械专用蝶阀广泛应用于各类高温高速染色机。该产品采用硬密封结构，中心衬不锈钢圈或全锈钢结构而适用于各种酸碱溶液。
特点--
1.阀座双向密封零泄露，并让阀门的启闭更轻松。
2.全封闭整体式伐座，包村阀门内腔，不易集渣，并耐腐冲蚀。
3.中心对称抗流阻流线型阀板，具有良好的流体特性，调节性能好。
4.高弹性、高强度密封材料，使用寿命高而无泄露。
5.高强度无销连接，自动浮动调整密封，适用寿命更长。
6.结构紧凑，体积轻小，可任意角度安装。
|
阀体 |
灰铸铁、球墨铸铁、碳钢、不锈钢 |
阀 座 |
丁晴橡胶、乙丙橡胶、氟橡胶 |
|
阀板 |
球墨铸铁、不锈钢 |
轴套 |
铜合金 |
|
阀轴 |
不锈钢 |
轴封 |
F4+ 橡胶 |
|
密封圈材料代号 |
适用温度 |
适用介质 |
|
NR |
≤85℃ |
水、空气、酸碱类 |
|
CR |
≤85℃ |
水 、 煤气、酸碱类 |
|
NBR |
≤100℃ |
水、油品 |
|
CPDM |
≤120℃ |
水、蒸汽、一般酸碱类 |
|
FKM |
≤150℃ |
水、蒸汽、强酸碱类 |
|
公称压力Mpa |
0.6 |
1 .0 |
1.6 |
|
|
试验压力Mpa |
密封 |
0.66 |
1.1 |
1.76 |
|
强度 |
0.9 |
1.5 |
2.4 |
|
|
适用介质 |
水 , 原水 ， 污水 ， 海水 ， 其他 ， 油品 ， 食品 ， 药品 ， 酸溶液 |
|||
|
介质温度℃ |
﹣20～80℃/﹣20～120℃/﹣20～170℃ |
|||
|
驱动方式 |
手动,气动,电动,蜗轮传动 |
|||
|
控制装置 |
户外阀位锁定装置 |
|||
|
执行标准 |
设计制造：GB/T12238 、 法兰连接：GB/T17241\GB/T9113 JB/T79 结构长度：GB/T12221 、 压力试验：GB/T13927 JB/T9092 |
|||
|
DN |
L |
H |
HO |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
|||
|
DO |
n-d |
DO |
n-d |
DO |
n-d |
||||||
|
50 |
43 |
63 |
306 |
180 |
200 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
70 |
321 |
180 |
200 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
46 |
83 |
346 |
180 |
200 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
52 |
105 |
387 |
180 |
200 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
56 |
115 |
411 |
180 |
200 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
56 |
137 |
447 |
270 |
280 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
200 |
60 |
164 |
572 |
270 |
280 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
250 |
68 |
206 |
646 |
270 |
280 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
300 |
78 |
230 |
738 |
380 |
420 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
350 |
78 |
248 |
761 |
380 |
420 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
400 |
102 |
289 |
877 |
450 |
470 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
450 |
114 |
320 |
938 |
480 |
490 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
500 |
127 |
343 |
993 |
480 |
490 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
600 |
154 |
413 |
1131 |
480 |
490 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
公称通径DN |
L mm |
D mm |
D1 mm |
n-d（mm） |
H1 mm |
H2 mm |
质量 |
|
|
PN1.6 |
PN1.6 |
|||||||
|
50 |
108 |
165 |
125 |
4-18 |
4-18 |
91 |
120 |
8 |
|
65 |
112 |
185 |
145 |
4-18 |
4-18 |
104 |
140 |
11.5 |
|
80 |
114 |
200 |
160 |
8 - 18 |
8-18 |
107 |
150 |
12.5 |
|
100 |
127 |
220 |
180 |
8-18 |
8-18 |
135 |
165 |
23 |
|
125 |
140 |
250 |
210 |
8-18 |
8-18 |
129 |
190 |
40.5 |
|
150 |
140 |
285 |
240 |
8-22 |
8-22 |
131 |
205 |
46.5 |
|
200 |
152 |
340 |
295 |
8-22 |
12-22 |
177 |
2550 |
61 |
|
250 |
165 |
395 |
350 |
12-22 |
12-26 |
206 |
270 |
73.5 |
|
300 |
178 |
445 |
400 |
12-22 |
12-26 |
220 |
320 |
103 |
|
350 |
190 |
505 |
460 |
16-22 |
16-26 |
264 |
358 |
120 |
|
400 |
216 |
565 |
515 |
16-26 |
16-30 |
298 |
400 |
217 |
|
450 |
222 |
615 |
565 |
16-26 |
- |
3 2 7 |
420 |
242 |
|
500 |
229 |
671 |
620 |
20-26 |
- |
352 |
480 |
279 |
印染专用蝶阀
