衬胶蝶阀的阀轴的密封由蝶板与阀座之间的旋转面加橡胶来控制,采用带有橡胶密封表面和橡胶包衬蝶板,保证阀轴不与腔内流体介质接触,严密的密封性能,超长的使用寿命,可作快速切断或调节流量之用,适用于要求可靠密封和良好调节特性的场合
衬胶蝶阀的阀轴的密封由蝶板与阀座之间的旋转面加橡胶来控制,采用带有橡胶密封表面和橡胶包衬蝶板,保证阀轴不与腔内流体介质接触,严密的密封性能,超长的使用寿命,可作快速切断或调节流量之用,适用于要求可靠密封和良好调节特性的场合
衬胶蝶阀描述
型号:D341J、D371J
尺寸:DN50-DN1000
压力:PN10-PN16
温度:≤80℃、≤100℃
材质:铸铁,铸钢,不锈钢304
传动方式:手动,气动,电动,蜗轮传动
富林克衬胶蝶阀的阀轴的密封由蝶板与阀座之间的旋转面加橡胶来控制,采用带有橡胶密封表面和橡胶包衬蝶板,保证阀轴不与腔内流体介质接触,严密的密封性能,超长的使用寿命,可作快速切断或调节流量之用,适用于要求可靠密封和良好调节特性的场合
特点--
1.可用于管端作放空阀用,性能可靠
2.软密封,低扭矩,流量大,阀板90°启闭操作扭矩小,开关迅速
3.双向密封,性能优良,零件加工性能优越
4.阀座镶在有弹性条的阀体的槽内;
5.小巧轻便,容易拆装及维修,并可在任意位置安装;
6.流量特性趋直线,调节性能好;
7.蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点;
8.蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命;
9.密封表面和蝶板为橡胶包衬,保证阀轴不与腔内流体介质接触更耐腐蚀;
10.独特设计的模压橡胶阀座具有极佳的均衡性和支撑性,有效避免受力不均造成的对橡胶的破坏,阀门处全关位置时,橡胶处于最佳的压缩状态以保持零泄漏
用途--
衬胶蝶阀是一种环保防腐蝶阀,不仅具有优良的防腐、耐碱、盐性能,耐弱酸侵蚀、耐磨、减磨性能,而且具有无毒、抗菌、防霉等特点,通常被广泛应用在石油、化工、污水处理、城市给排水、环保、医药、电厂脱硫等管路系统中做截断或接通介质。
项目名称 |
采用标准 |
设计制造验收 |
GB12238-1989 |
阀门结构长度 |
GB12221-2005 |
阀门法兰连接 |
GB9113-2000 |
阀门检验 |
GB/T13927-1992 |
阀门标志 |
GB12220-1989 |
产品名称 |
衬胶蝶阀 |
连接形式 |
法兰式 、对夹式 |
公称通径 |
DN50~DN1000 |
公称压力 |
PN10/PN16 |
试验压力 |
壳体试验:公称压力×1.5倍 、 密封试验:公称压力×1.1倍 |
外表喷涂 |
喷漆 |
驱动形式 |
手动,手动,气动,电动,蜗轮传动 |
适用温度 |
- 1 0℃~80℃ |
适用介质 |
水、盐、酸、碱、天然气、空气、醇类、油类等 |
零件名称 |
可选材料 |
阀体 |
球墨铸铁(DI)、灰铸铁(CI)、铸钢(WCB)、不锈钢(CF8/CF8M) |
阀板 |
球铁包胶(J) 、 1.4529 、双相钢、2507、2205双相钢、254SMO、316L |
阀座 |
丁腈橡胶(NBR)、三元乙丙橡胶(EPDM) |
阀轴 |
不锈钢416SS 不锈钢316SS 不锈钢304SS 碳钢45#镀镍磷 |

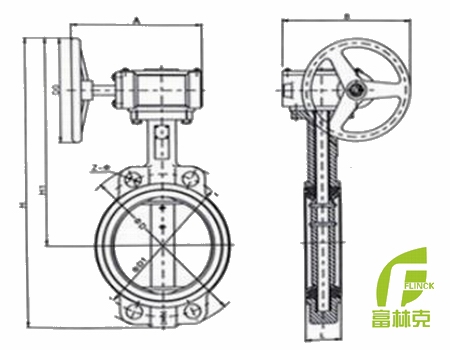

DN |
L |
H1 |
H |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
|||
D1 |
z-d |
D1 |
z-d |
D1 |
z-d |
||||||
50 |
43 |
63 |
306 |
180 |
200 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
65 |
46 |
70 |
321 |
180 |
200 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
80 |
46 |
83 |
346 |
180 |
200 |
150 |
4-18 |
160 |
4-18 |
160 |
4-18 |
100 |
52 |
105 |
387 |
180 |
200 |
170 |
4-18 |
180 |
4-18 |
180 |
4-18 |
125 |
56 |
115 |
411 |
180 |
200 |
200 |
4-18 |
210 |
4-18 |
210 |
4-18 |
150 |
56 |
137 |
447 |
270 |
280 |
225 |
4-18 |
240 |
4-22 |
240 |
4-22 |
200 |
60 |
164 |
572 |
270 |
280 |
280 |
4-18 |
295 |
4-22 |
295 |
4-22 |
250 |
68 |
206 |
646 |
270 |
280 |
335 |
4-18 |
350 |
4-22 |
355 |
4-26 |
300 |
78 |
230 |
738 |
380 |
420 |
395 |
4-22 |
400 |
4-22 |
410 |
4-26 |
350 |
78 |
248 |
761 |
380 |
420 |
445 |
4-22 |
460 |
4-22 |
470 |
4-26 |
400 |
102 |
289 |
877 |
450 |
470 |
495 |
4-22 |
515 |
4-26 |
525 |
4-30 |
450 |
114 |
320 |
938 |
480 |
490 |
550 |
4-22 |
565 |
4-26 |
585 |
4-30 |
500 |
127 |
343 |
993 |
480 |
490 |
600 |
4-22 |
620 |
4-26 |
650 |
4-33 |
600 |
154 |
413 |
1131 |
480 |
490 |
705 |
4-26 |
725 |
4-30 |
770 |
4-36 |
700 |
165 |
478 |
1476 |
640 |
660 |
810 |
4-26 |
840 |
4-30 |
840 |
4-36 |
800 |
190 |
525 |
1533 |
640 |
660 |
920 |
4-30 |
950 |
4-33 |
950 |
4-39 |
900 |
203 |
585 |
1655 |
750 |
860 |
1020 |
24-30 |
1050 |
4-33 |
1050 |
4-39 |
1000 |
216 |
640 |
1765 |
850 |
900 |
1120 |
28-30 |
1160 |
4-36 |
1170 |
4-42 |
1200 |
254 |
755 |
1995 |
850 |
900 |
1340 |
32-33 |
1380 |
4-39 |
1390 |
4-48 |

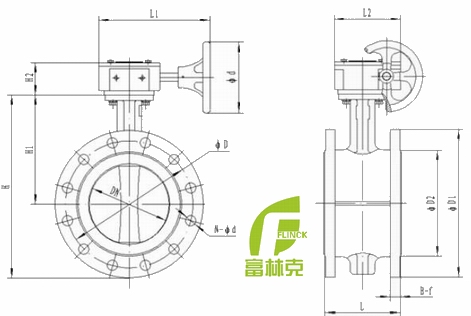

规格 |
ΦD1 |
n-Φ |
ΦD2 |
ΦD3 |
L |
H |
H1 |
H2 |
L1 |
L2 |
B-f |
Φd |
||||
mm |
in |
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
|||||||||
DN50 |
2" |
125 |
4-18 |
165 |
102 |
108 |
203 |
120 |
65 |
195 |
165 |
20-3 |
145 |
|||
DN65 |
2.5" |
145 |
4-18 |
185 |
122 |
112 |
223 |
130 |
65 |
195 |
165 |
20-3 |
145 |
|||
DN80 |
3" |
160 |
4-18 |
8-18 |
200 |
132 |
114 |
245 |
145 |
65 |
195 |
165 |
22-3 |
145 |
||
DN100 |
4" |
180 |
8-18 |
220 |
158 |
127 |
269 |
155 |
65 |
195 |
165 |
24-3 |
145 |
|||
DN125 |
5" |
210 |
8-18 |
250 |
184 |
140 |
295 |
170 |
65 |
195 |
165 |
26-3 |
145 |
|||
DN150 |
6" |
240 |
8-22 |
285 |
212 |
140 |
333 |
190 |
65 |
195 |
165 |
26-3 |
145 |
|||
DN200 |
8" |
295 |
8-22 |
12-22 |
340 |
268 |
152 |
375 |
205 |
80 |
287 |
270 |
26-3 |
280 |
||
DN250 |
10" |
350 |
355 |
12-22 |
12-26 |
395 |
405 |
320 |
165 |
433 |
235 |
80 |
287 |
270 |
28-3 |
280 |
DN300 |
12" |
400 |
410 |
12-22 |
12-26 |
445 |
460 |
370 |
178 |
503 |
280 |
80 |
300 |
380 |
28-4 |
280 |
DN350 |
14" |
460 |
470 |
16-22 |
16-26 |
505 |
520 |
430 |
190 |
589 |
310 |
80 |
300 |
380 |
30-4 |
280 |
DN400 |
16" |
515 |
525 |
16-26 |
16-30 |
565 |
580 |
482 |
216 |
640 |
340 |
103 |
450 |
450 |
32-4 |
400 |
DN450 |
18" |
565 |
585 |
20-26 |
20-30 |
615 |
640 |
545 |
222 |
720 |
375 |
172 |
480 |
490 |
32-4 |
300 |
DN500 |
20" |
620 |
650 |
20-26 |
20-33 |
670 |
715 |
609 |
229 |
785 |
430 |
172 |
480 |
490 |
34-4 |
300 |
DN600 |
24" |
725 |
770 |
20-30 |
20-37 |
780 |
840 |
720 |
267 |
910 |
500 |
210 |
480 |
490 |
36-5 |
300 |
DN700 |
28" |
840 |
24-30 |
24-37 |
895 |
910 |
800 |
292 |
1038 |
560 |
290 |
640 |
660 |
40-5 |
400 |
|
DN800 |
32" |
950 |
24-34 |
24-40 |
1015 |
1025 |
905 |
318 |
1149 |
620 |
290 |
640 |
660 |
44-5 |
400 |
|
DN900 |
36" |
1050 |
28-34 |
28-40 |
1115 |
1125 |
1001 |
330 |
1249 |
665 |
360 |
750 |
860 |
46-5 |
300 |
|
DN1000 |
40" |
1160 |
1170 |
28-37 |
28-43 |
1230 |
1255 |
1112 |
410 |
1392 |
735 |
410 |
850 |
900 |
46-5 |
300 |
