衬氟蝶阀阀轴密封由蝶板与阀座之间的旋转基面加氟橡胶来控制,阀座与阀体内衬一体化,采用带有衬氟塑料密封表面和衬氟塑料包衬蝶板,保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离离管道即可完成
衬氟蝶阀阀轴密封由蝶板与阀座之间的旋转基面加氟橡胶来控制,阀座与阀体内衬一体化,采用带有衬氟塑料密封表面和衬氟塑料包衬蝶板,保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离离管道即可完成
衬氟蝶阀描述
型号:D341F46、D371F46
尺寸:DN50-DN1000
压力:PN10-PN16
温度:-20℃~120℃~150℃
材质:铸钢,不锈钢304
传动方式:手动,气动,电动,蜗轮传动
富林克衬氟蝶阀阀轴密封由蝶板与阀座之间的旋转基面加氟橡胶来控制,阀座与阀体内衬一体化,采用带有衬氟塑料密封表面和衬氟塑料包衬蝶板,保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离离管道即可完成
特点--
1.采用对分两片阀体组合,阀座和阀体内衬一体化,阀门工作时,只有全氟阀座和衬氟蝶板与介质接触,可承受除熔融金属和元素氟外的任何介质腐蚀。
2.阀杆和蝶板锻为一体,表面均匀包覆一层FEP或PTFE,阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中。
3.采用四级密封结构,并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
4.阀座镶在有弹性条的阀体的槽内,整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节
5.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合
用途--
衬氟蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用,其密封材料为聚四氟乙烯,广泛适用于具有严重腐蚀性、冲刷、耐磨介质的使用场合,如:盐酸、硫酸、氢氟酸、磷酸、氯气、强碱、有机酸、强酸、强氧化剂、王水等具有强腐蚀性的介质,由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业
项目名称 |
采用标准 |
设计制造验收 |
GB12238-1989 |
阀门结构长度 |
GB12221-2005 |
阀门法兰连接 |
GB9113-2000 |
阀门检验 |
GB/T13927-1992 |
阀门标志 |
GB12220-1989 |
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
||
Z |
C |
P |
R |
PL |
RL |
||
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
蝶板 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
阀杆 |
1Cr13 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
000Cr17Ni14Mo2 |
4 |
衬里/阀座 |
PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|||||
5 |
紧固销 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
000Cr17Ni14Mo2 |
|
6 |
填料 |
PTFE(F4) |
|||||
7 |
填料压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF8 |
|
8 |
支架 |
WCB |
CF8 |
CF8 |
|||
9 |
紧固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni2 |
|||
10 |
螺母 |
45 |
1Cr18Ni9 |
0Cr18Ni9 |

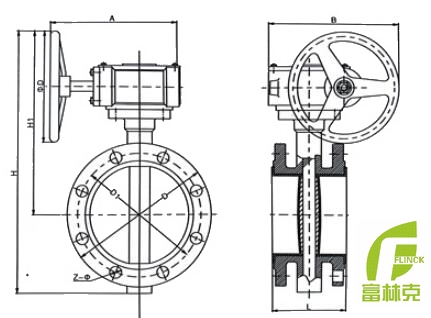

公称通径DN(mm) |
L |
D |
D1 |
f |
Z-d |
50 |
43 |
165 |
125 |
3 |
4-Φ17.5 |
65 |
46 |
185 |
145 |
3 |
4-Φ17.5 |
80 |
46 |
200 |
160 |
3 |
4-Φ17.5 |
100 |
52 |
220 |
180 |
3 |
4-Φ17.5 |
125 |
56 |
250 |
210 |
3 |
4-Φ17.5 |
150 |
56 |
285 |
240 |
3.5 |
4-Φ22 |
200 |
60 |
340 |
295 |
3.5 |
4-Φ22 |
250 |
68 |
395 |
350 |
4 |
4-Φ22 |
300 |
78 |
445 |
400 |
4 |
4-Φ22 |
350 |
78 |
505 |
460 |
4 |
4-Φ22 |
400 |
102 |
565 |
515 |
4.5 |
4-Φ26 |
450 |
114 |
615 |
565 |
4.5 |
4-Φ26 |
500 |
127 |
670 |
620 |
5 |
4-Φ26 |
600 |
154 |
780 |
725 |
5 |
4-Φ30 |
700 |
165 |
895 |
840 |
5 |
4-Φ30 |
800 |
190 |
1015 |
950 |
5 |
4-Φ33 |

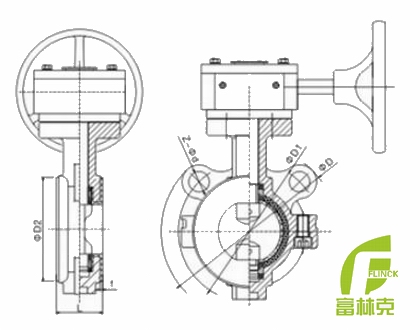

公称通径 |
PN1.6MPa |
|||||||
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
40 |
11/2 |
106 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
50 |
2 |
108 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
65 |
21/2 |
112 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
80 |
3 |
114 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
100 |
4 |
127 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
125 |
5 |
140 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
150 |
6 |
140 |
280 |
240 |
210 |
3 |
28 |
8-φ18 |
200 |
8 |
152 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
250 |
10 |
250 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
300 |
12 |
270 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
350 |
14 |
290 |
520 |
470 |
435 |
4 |
38 |
16-φ25 |
400 |
16 |
310 |
580 |
525 |
485 |
4 |
40 |
16-φ30 |
450 |
18 |
330 |
640 |
585 |
545 |
4 |
44 |
20-φ30 |
500 |
20 |
350 |
705 |
650 |
608 |
4 |
46 |
20-φ34 |
600 |
24 |
390 |
840 |
770 |
718 |
5 |
54 |
20-φ41 |
700 |
28 |
430 |
910 |
840 |
788 |
5 |
54 |
24-φ41 |
800 |
32 |
470 |
1020 |
950 |
898 |
5 |
54 |
24-φ41 |
900 |
36 |
510 |
1120 |
1050 |
998 |
5 |
54 |
28-φ41 |
1000 |
40 |
550 |
1255 |
1170 |
1110 |
5 |
60 |
28-φ48 |
