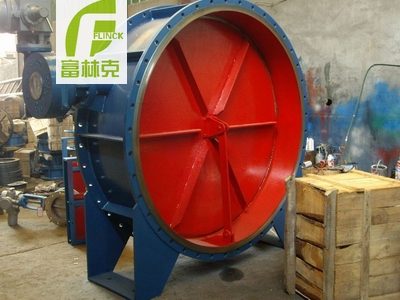

翻板式密封蝶阀适用于低压气体介质的快速切断，本阀开启转度小，启闭速度快、密封可靠，寿命长，可根据不同介质温度，采用不同密封材料，适应性强
翻板式密封蝶阀适用于低压气体介质的快速切断，本阀开启转度小，启闭速度快、密封可靠，寿命长，可根据不同介质温度，采用不同密封材料，适应性强
翻板式密封蝶阀描述
型号:D344H，D644H，D944H
尺寸:DN300～DN3000
压力:PN6-PN10
温度:软密封≤120℃；硬密封≤350℃；高温型≤600℃
材质:铸铁、铸钢
电源电压：三相380V.AC
启闭时间：6-60秒
泄漏率：软密封< 1 0-5硬密封< 1 0-4高温型<5X10-4

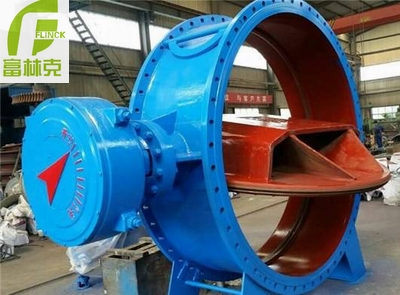

富林克翻板式密封蝶阀适用于低压气体介质的快速切断，本阀开启转度小，启闭速度快、密封可靠，寿命长，可根据不同介质温度，采用不同密封材料，适应性强
用途--
翻板式密封蝶阀广泛应用冶金、建材、电力、化工等工业管道上，对可燃气体、废气、空气及其它气体等介质进行快速切断。

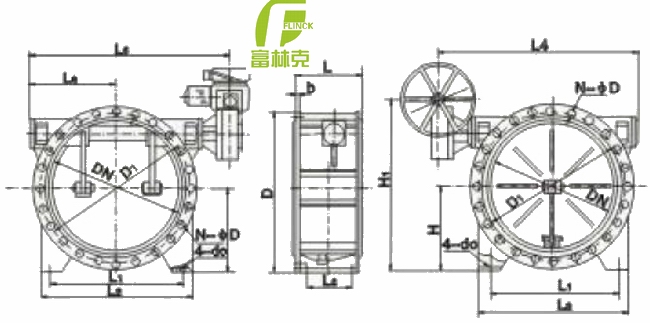

翻板式密封蝶阀结构图
|
DN |
D1 |
D |
L |
b |
n-Φd |
L1 |
L2 |
Η |
L3 |
do |
D344X/H-0.5 |
D944 X/H -0.5 |
||||||
|
Hi |
L4 |
Do |
质量 |
L5 |
Le |
电动装置 |
质量 |
|||||||||||
|
400 |
495 |
540 |
350 |
18 |
16-Φ22 |
不带架脚 |
558 |
746 |
332 |
54 |
816 |
298 |
Z5-24 |
220 |
||||
|
450 |
550 |
595 |
610 |
800 |
64 |
870 |
325 |
Z10-24 |
240 |
|||||||||
|
500 |
600 |
645 |
400 |
20-Φ22 |
660 |
850 |
70 |
920 |
350 |
300 |
||||||||
|
600 |
705 |
755 |
20-Φ26 |
798 |
966 |
90 |
1036 |
408 |
Z15-24 |
350 |
||||||||
|
700 |
810 |
860 |
450 |
20 |
24-Φ26 |
900 |
1085 |
400 |
145 |
1136 |
460 |
400 |
||||||
|
800 |
920 |
975 |
24-Φ30 |
1008 |
1101 |
155 |
1216 |
818 |
480 |
|||||||||
|
900 |
1020 |
1075 |
500 |
1148 |
1201 1405 |
180 |
1316 |
868 |
Z20-24 |
540 |
||||||||
|
1000 |
1120 |
1175 |
22 |
28-Φ30 |
970 |
1090 |
640 |
300 |
Φ30 |
1208 |
205 |
1516 |
618 |
600 |
||||
|
1100 |
1220 |
1275 |
550 |
1040 |
1210 |
690 |
350 |
1348 |
1506 |
500 |
245 |
1666 |
668 |
720 |
||||
|
1200 |
1320 |
1375 |
32-Φ30 |
1140 |
1280 |
740 |
1448 |
1606 |
275 |
1766 |
718 |
Z30-24 |
840 |
|||||
|
1300 |
1420 |
1475 |
600 |
1220 |
1380 |
790 |
400 |
1598 |
1716 |
325 |
1866 |
768 |
910 |
|||||
|
1400 |
1520 |
1575 |
24 |
36-Φ30 |
1290 |
1450 |
840 |
1698 |
1816 |
365 |
1966 |
818 |
1100 |
|||||
|
1500 |
1630 |
1690 |
650 |
1400 |
1580 |
895 |
450 |
1803 |
1956 |
600 |
450 |
2126 |
878 |
Z45-24 |
1300 |
|||
|
1600 |
1730 |
1790 |
40-Φ30 |
1470 |
1650 |
945 |
1903 |
2006 |
500 |
2176 |
928 |
1500 |
||||||
|
1700 |
1830 |
1890 |
700 |
26 |
44-Φ30 |
1550 |
1750 |
995 |
500 |
2005 |
2160 |
590 |
2330 |
980 |
1600 |
|||
|
1800 |
1930 |
1990 |
1620 |
1820 |
1045 |
2105 |
2210 |
625 |
2380 |
1030 |
Z60-24 |
1800 |
||||||
|
1900 |
2030 |
2090 |
750 |
48-Φ30 |
1720 |
1940 |
1095 |
550 |
Φ33 |
2285 |
2285 |
680 |
2480 |
1080 |
2000 |
|||
|
2000 |
2130 |
2190 |
28 |
1800 |
2020 |
1145 |
2385 |
2505 |
770 |
2700 |
1130 |
2200 |
||||||
|
2100 |
2235 |
2295 |
800 |
52-Φ33 |
1870 |
2110 |
1200 |
600 |
2493 |
2611 |
850 |
2806 |
1180 |
Z90-24 |
2800 |
|||
|
2200 |
2340 |
2405 |
1950 |
2190 |
1255 |
2593 |
2696 |
990 |
2866 |
1238 |
3400 |
|||||||
|
2300 |
2440 |
2505 |
850 |
30 |
56-Φ33 |
2050 |
2310 |
1305 |
650 |
2738 |
2715 |
1050 |
2916 |
1288 |
3600 |
|||
|
2400 |
2540 |
2605 |
2130 |
2390 |
1335 |
2838 |
2796 |
1150 |
2966 |
1338 |
3000 |
|||||||
|
2500 |
2640 |
2705 |
900 |
60-Φ33 |
2200 |
2480 |
1405 |
700 |
2938 |
2846 |
1590 |
3016 |
1388 |
3340 |
||||
|
2600 |
2740 |
2805 |
32 |
2270 |
2550 |
1455 |
3005 |
2916 |
1640 |
3086 |
1438 |
Z120-24 |
3590 |
|||||
|
2700 |
2850 |
2915 |
950 |
64-Φ36 |
2380 |
2680 |
1505 |
750 |
3115 |
3016 |
1790 |
3186 |
1498 |
3740 |
||||
|
2800 |
2960 |
3030 |
2460 |
2760 |
1565 |
3230 |
3116 |
1890 |
3286 |
1545 |
4100 |
|||||||
|
2900 |
3060 |
3130 |
1000 |
34 |
68-Φ36 |
2540 |
2860 |
1615 |
800 |
Φ36 |
3330 |
3216 |
1990 |
3386 |
1590 |
4500 |
||
|
3000 |
3160 |
3230 |
2610 |
2930 |
1665 |
3530 |
3316 |
2160 |
3486 |
1650 |
531 |
|||||||
翻板式密封蝶阀
