美标蝶阀采用三维偏心斜锥形阀座密封副,蝶板密封采用新型金属片与弹性材料层叠而成,嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封,所以密封面摩擦阻力小,关闭是具有越关越紧功能,这样密封性能可靠,开启确保密封面完全脱离接触,保证了密封面不受损伤
美标蝶阀采用三维偏心斜锥形阀座密封副,蝶板密封采用新型金属片与弹性材料层叠而成,嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封,所以密封面摩擦阻力小,关闭是具有越关越紧功能,这样密封性能可靠,开启确保密封面完全脱离接触,保证了密封面不受损伤

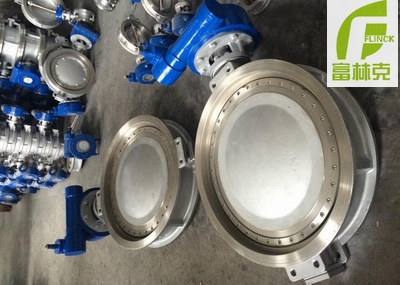

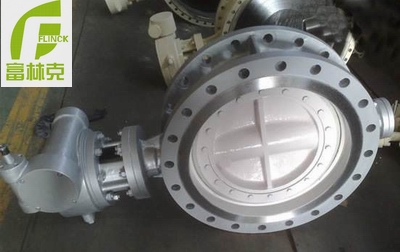

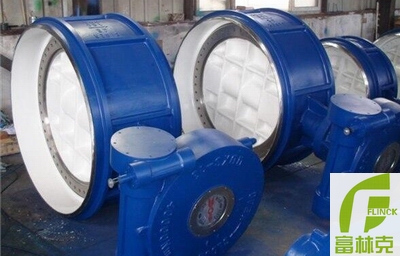

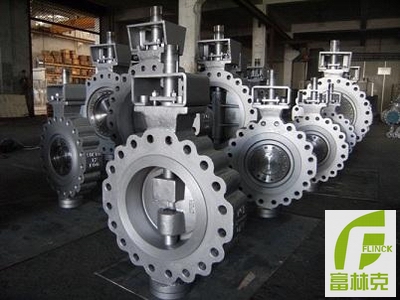

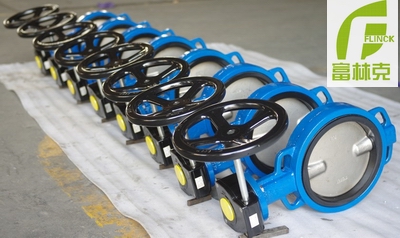

美标蝶阀描述
型号:D371X,D373H,D341X,D343H
尺寸:DN50~DN800
压力:150LB-600LB
温度:软密封≤80℃,硬密封≤425℃,高温型≤600℃
材质:铸铁、铸钢、不锈钢、铬钼钢
连接方式:法兰、对夹、对焊、凸耳对夹
采用标准:设计标准:API609;法兰连接尺寸:ANSI B16.5;结构长度:ANSI B16.10;压力试验:API598;
富林克美标蝶阀采用三维偏心斜锥形阀座密封副,蝶板密封采用新型金属片与弹性材料层叠而成,嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封,所以密封面摩擦阻力小,关闭是具有越关越紧功能,这样密封性能可靠,开启确保密封面完全脱离接触,保证了密封面不受损伤。 美标蝶阀结构特点排除了其它类型蝶阀开过位而不能密封的缺点, 且在高曙下能正常使用,克服了其它类型阀门在高温下使用时因热膨胀而容易泄漏的缺点。 该蝶阀根据使用介质要求,选用不同密封面材料,以保证密封面耐磨损、耐冲刷、耐腐蚀、使用寿命长。
特点--

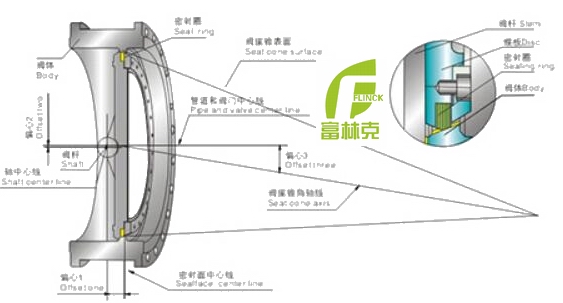

1、三偏心结构:阀杆轴线与蝶板密封面间偏置一个尺寸A,并与阀体通道轴线偏置一个尺寸B,阀座回转轴线与阀体通道轴线形成一个偏心角α,故形成三偏心。蝶阀从0°~90°开启时,蝶板密封面会在开启的瞬间立即脱离阀座密封面,在其90°~0°关闭时,只有在关闭的瞬间,其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦,去除了磨损和泄漏的可能性。
2、扭矩密封:三偏心的结构使蝶阀关闭时,其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩产生。不仅消除了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失,而且可以通过外加驱动力矩的改变,实现对其密封比压的任意调整,从而使三偏心蝶阀的密封性能改善,蝶阀的使用寿命也大大提高。
3、软硬层叠式金属密封结构:蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨板的密封面,使其具有金属硬密封和弹性密封的双重优点,无论在低温和高温工况下均具有优良的密封性能。
4、双向密封:因密封面锥角小于密封材料的磨擦角,蝶板关到密封位置时立即实现自锁,并能承受一定的反向压力冲击。
5、防火结构:全金属结构本身具有火灾安全的特性。
6、阀体密封面:采用堆焊硬质合金或不锈钢,使得密封面强度高、硬度好、耐磨损,可连续启闭60000次以上而无损伤。
7、密封圈:密封圈由压板夹在蝶板上,易于安装、调节和更换。
8、阀杆的上、下部位装有轴套,防止磨损和粘连,提高了使用寿命。
用途--
美标蝶阀具有结构简单,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。这种阀门既可作切断介质用,又可作调节介质的流量用,适用于给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合
公称通径 |
DN(in) |
2"-36" |
2"-36" |
2"-36" |
||
公称压力 |
PN(Mpa) |
150Lb |
300Lb |
6 00Lb |
||
实验压力Ps(Mpa) |
强度实验 |
3.0 |
7.5 |
15.0 |
||
密封试验 |
2.2 |
5.5 |
11.0 |
|||
适用介质 |
水、蒸汽、油品、酸碱类、海水等 |
|
|
|
||
适用温度 |
-40~425℃ ~ 600 ℃ |
|
美标蝶阀材料图

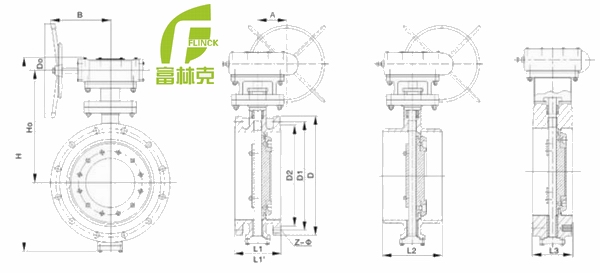

美标蝶阀结构图
Class |
NPS (in) |
尺寸 (mm) |
蜗轮蜗杆装置 |
|||||||
Li |
L2 |
L3 |
Ho |
H |
A |
B |
Do |
|||
150LB |
3 |
114 |
114 |
48 |
185 |
320 |
140 |
63 |
160 |
0 型 |
4 |
127 |
127 |
54 |
195 |
342 |
140 |
63 |
160 |
0 型 |
|
5 |
140 |
140 |
55 |
209 |
365 |
140 |
63 |
300 |
A 型 |
|
6 |
140 |
140 |
57 |
243 |
415 |
140 |
63 |
300 |
A 型 |
|
8 |
152 |
152 |
64 |
263 |
510 |
150 |
84 |
400 |
B 型 |
|
10 |
165 |
165 |
71 |
295 |
567 |
150 |
84 |
400 |
B 型 |
|
12 |
178 |
178 |
81 |
342 |
665 |
200 |
108 |
600 |
C 型 |
|
14 |
190 |
190 |
92 |
385 |
739 |
200 |
108 |
600 |
C 型 |
|
16 |
216 |
216 |
102 |
430 |
825 |
240 |
152 |
600 |
C 型 |
|
18 |
222 |
222 |
114 |
469 |
910 |
240 |
152 |
800 |
D 型 |
|
20 |
229 |
229 |
127 |
500 |
990 |
300 |
168 |
800 |
D 型 |
|
24 |
267 |
267 |
154 |
618 |
1210 |
320 |
192 |
800 |
D 型 |
|
28 |
292 |
292 |
229 |
746 |
1475 |
237 |
168 |
400 |
DA 型 |
|
32 |
318 |
318 |
241 |
810 |
1600 |
237 |
168 |
400 |
DA 型 |
|
34 |
330 |
330 |
241 |
875 |
1728 |
237 |
168 |
400 |
DA 型 |
|
40 |
410 |
410 |
300 |
965 |
1900 |
237 |
168 |
600 |
DB 型 |
|
48 |
470 |
470 |
254 |
1055 |
2100 |
237 |
168 |
600 |
DB 型 |
|
56 |
530 |
530 |
279 |
1163 |
2325 |
237 |
168 |
600 |
DB 型 |
|
60 |
570 |
570 |
318 |
1343 |
2600 |
237 |
168 |
600 |
DB 型 |
Class |
NPS (in) |
尺寸 (mm) |
蜗轮蜗杆 |
|||||||
L1 |
L2 |
L3 |
Ho |
H |
A |
B |
Do |
|||
300LB |
3 |
180 |
180 |
48 |
141 |
395 |
140 |
63 |
300 |
A 型 |
4 |
190 |
190 |
54 |
205 |
355 |
140 |
63 |
400 |
B 型 |
|
5 |
200 |
200 |
55 |
215 |
378 |
140 |
63 |
400 |
B 型 |
|
6 |
210 |
210 |
59 |
260 |
430 |
150 |
84 |
600 |
C 型 |
|
8 |
230 |
230 |
73 |
273 |
523 |
150 |
84 |
600 |
C 型 |
|
10 |
250 |
250 |
83 |
315 |
600 |
200 |
108 |
600 |
D 型 |
|
12 |
270 |
270 |
92 |
362 |
693 |
200 |
108 |
800 |
D 型 |
|
14 |
290 |
290 |
117 |
405 |
772 |
240 |
152 |
800 |
D 型 |
|
16 |
310 |
310 |
133 |
440 |
862 |
300 |
168 |
800 |
DA 型 |
|
18 |
330 |
330 |
149 |
525 |
960 |
320 |
192 |
400 |
DA 型 |
|
20 |
350 |
350 |
159 |
603 |
1158 |
168 |
237 |
400 |
DA 型 |
|
24 |
390 |
390 |
181 |
693 |
1320 |
168 |
237 |
300 |
A 型 |
|
600LB |
3 |
180 |
180 |
54 |
250 |
500 |
140 |
63 |
400 |
B 型 |
4 |
190 |
190 |
64 |
340 |
595 |
140 |
63 |
600 |
C 型 |
|
5 |
200 |
200 |
70 |
395 |
680 |
200 |
108 |
600 |
C 型 |
|
6 |
210 |
210 |
78 |
423 |
730 |
240 |
152 |
600 |
C 型 |
|
8 |
230 |
230 |
102 |
445 |
855 |
300 |
168 |
800 |
D 型 |
|
10 |
250 |
250 |
117 |
536 |
1002 |
320 |
192 |
800 |
D 型 |
|
12 |
270 |
270 |
140 |
614 |
1150 |
168 |
237 |
800 |
D 型 |
|
14 |
290 |
290 |
155 |
674 |
1200 |
168 |
237 |
400 |
DA 型 |
|
16 |
310 |
310 |
178 |
823 |
1345 |
168 |
237 |
400 |
DA 型 |
